    DEI线路驱动器电路系列DEI1022、DEI1023、DEI1024 和 DEI1025

    发布时间：2021-10-09 17:12:41     浏览：1846

    DEI线路驱动器ARINC429是一款双极单片IC，致力于符合多种多样通用航空串行数据总线标准的规定要求。这其中包括差分双极RZ结构类型，例如ARINC429、ARINC571和ARINC575。DEI1022、DEI1023、DEI1024和DEI1025是DEI线路驱动器电路系列，具备各种不同的驱动器输出电阻和输出熔断器。串行数据以DEI1016的双轨格式展现在DATA(A)和DATA(B)逻辑输入上。驱动器由SYNC和CLOCK输入启动。输出电压电平由VREF输入编程，通常情况下与V1一起接入到+5VDC，以在每个输出上形成+5伏、0伏和-5伏的输出电平，适用于±10伏差分输出。DEI1022和DEI1023的驱动器输出电阻在常温状态下为75Ω；37. 每个输出端为5Ω。DEI1024和DEI1025的驱动器输出电阻为零。输出压摆率由CA和CB上的外部结构定时电容器调整。100KHz数据的典型值为75pF，12.5KHz数据的典型值为500pF。

    特性

    适用于高速(100KHz)和低速(12.5KHz)数据速率。

    通过外部结构电容器可调整压摆率。

    占据空间�。�14LSOICNB）

    通过VREF管脚可编程输出差分的范围。

    驱动器400Ω和30nF的完整ARINC负载。

    -55?C至+85?C工作温度的范围。

    100%最终测试。


    属性

    温度范围：-55到85；

    产品封装类型：14SOICNBG；

    频道:1；

    电源的范围：+/-15；

    到EOL的年限：10；

    HoltX-Ref :HI-3185；

    DdcX-RefPn :DD-03182VP-201；

    输出电阻：37.5；

    数字电源：5；

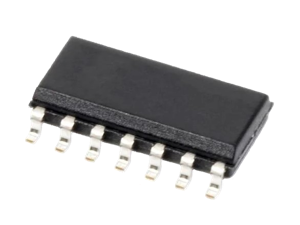

    封装表述：14针塑料SOIC-.150主体；

    封装类型：表面贴装；

    JEDEC :MS-012-AB；

    RoHS :符合；

    深圳市新葡萄AMG创展科技有限公司，优势提供DEI高端芯片订购渠道，部分准备有现货库存。

    详情了解DEI请点击：http?: //www.ldteq.com/public/brand/53.html

    或联系我们的销售工程师：0755-83050846   QQ: 3312069749



    型号

    温度范围

    产品包装类型

    输出电阻

    DEI1022-G

    -55 to 85

    14 SOIC NB G

    37.5

    DEI1023-G

    -55 to 85

    14 SOIC NB G

    37.5

    DEI1024-G

    -55 to 85

    14 SOIC NB G

    0

    DEI1025-G

    -55 to 85

    14 SOIC NB G

    0
