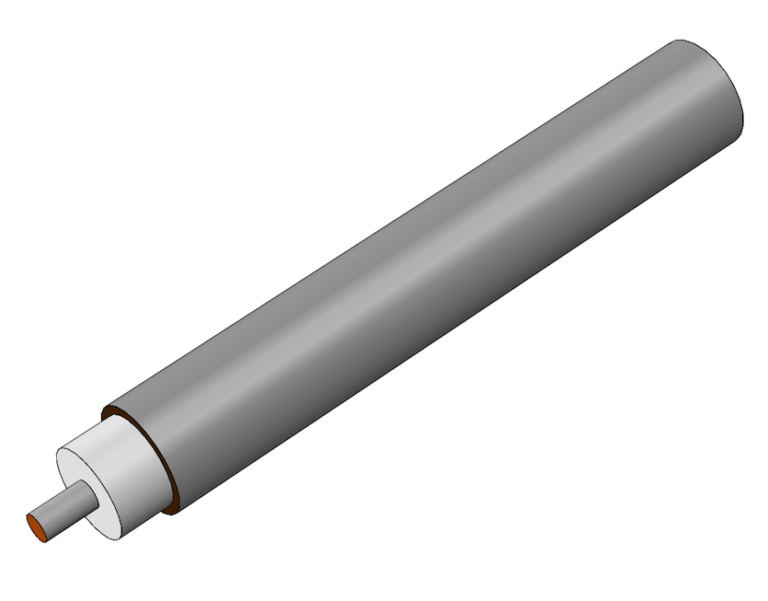

EZ Form半刚性电缆M17/129-00001

发布时间：2021-12-27 17:10:26 浏览：951

EZ Form提供27条满足MIL-DTL-17标准规定的铜和铝护套半刚性电缆。EZ Form半刚性电缆满足或超出Mil标准规范，并有各种规格尺寸和饰面板可供选择。

为避免氧化反应，EZ Form建议将该产品储存在其原始包装中，并将其放置在干燥温度控制的工作环境中一直到使用。

EZ Form具备AS9100D航空航天质量体系认证，为全球客户提供同轴线缆、微波连接器和同轴延迟线产品。EZ Form产品被广泛应用于军用、航空航天、通信、医疗、仪表和测试领域。

深圳市新葡萄AMG创展科技有限公司，授权代理EZ Form产品，欢迎咨询。

详情了解EZ Form Cable产品请点击：/brand/78.html

或联系我们的销售工程师：0755- 83642657 QQ： 2295048674

EZ Form半刚性电缆M17/129-00001规格：

方面	单位	M17/129-00001
		修订版 E
外导体直径	在	0.25*
	毫米	6.35*
中心导体直径	在	0.0641
	毫米	1.63
介电直径	在	0.209
	毫米	5.31

材料
外导体		铜
外导体电镀		锡
电介质		聚四氟乙烯
中心指挥		最高人民法院
符合 RoHS		是的

机械特性
温度范围 °C	℃	-40 到 +90°
内弯曲半径（最�。�	In	0.375
	毫米	9.25
重量	磅 / 100 英尺	10.6
	公斤/100米	15.8

电气特性**
标称阻抗	欧姆	50.0 +/- 0.5
传播速度	——	0.695
屏蔽效能	D b	>165
耐压	VRMS @ 60 Hz	7500
持续工作电压	最大电压有效值	3000
最大工作频率	GHz	18
衰减	0.5GHz	5
（db / 100 Ft 典型值）	1.0 GHz	7.5
	5.0 GHz	20
	10.0GHz	33
	18.0 GHz	48
	26.5GHz	不适用
	40.0 GHz	不适用
	50.0 GHz	不适用
	65.0 GHz	不适用
	90.0 GHz	不适用
功率（Watts Cw	0.5GHz	不适用
@ 20 °C，最大值）	1.0 GHz	1400
	5.0 GHz	不适用
	10.0GHz	350
	18.0 GHz	200
	26.5GHz	不适用
	40.0 GHz	不适用
	50.0 GHz	不适用
	65.0 GHz	不适用
	90.0 GHz	不适用
