Glenair高速数据链路连接器

发布时间：2022-03-10 17:19:31     浏览：1134

Glenair高速连接器和触点是互连机器设备，改进了与盛行数据传输协议的兼容性，从航空航天标准数据总线协议（如ARINC1553和can总线）到网络协议（如1000BASE-T以太网）及其外设和显示协议，包括USB3.0和SATA。这种经久耐用的Glenair高速连接器选用屏蔽接触技术应用，主要用于飞机航空航天电子设备、武器装备、雷达探测，借助于信号完整性的通讯设备和其他航空航天/国防机器设备。

以太网已成为了高速系统中的主要协议类型，因为它可以利用低带宽铜缆有效地传输数据。利用多对互连，标准以太网可以在铜线上满足100米。以太网协议无所不在，向后兼容，并且不断完善。其他盛行的协议包括SATA、DVI、HDMI和SMPTE3gsdi，Glenair高速数据链路连接器特别适合利用屏蔽（高频率）触点和电缆进行传输。这些协议中的每一个都带来了独具特色的信号完整性挑战，这通常需要特殊的高速连接器和触点部件来解决。

Glenair连接器是全球知名的高端品牌，广泛应用于航天航空、军用、舰载、精密制造等场合。深圳市新葡萄AMG创展科技有限公司，授权代理销售Glenair产品，并提供技术支持。欢迎咨询。

详情了解Glenair请点击：/brand/77.html

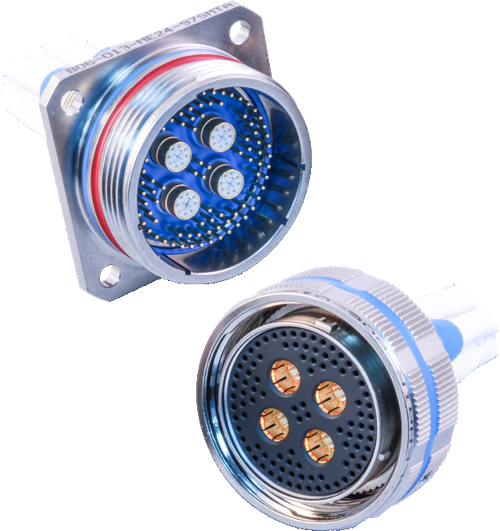

806 系列 Mil-Aero 微型连接器

与 D38999 相比，先进的电气、机械和环境性能以及更小的尺寸和重量。符合所有 MIL-DTL-38999 性能规范。

高速以太网、USB 3.0、HDMI 和 DisplayPort

下一代小型航空航天级圆形连接器

升级的环境、电气和机械性能

集成抗解耦技术

高速 El Ochito ?和混合 #22HD 触点布置

Supernine??高速连接器

“优于 QPL” MIL-DTL-38999 高速解决方案

用于尺寸 #8 El Ochito 屏蔽触点的加工和准备发货高速和混合插入排列连接器。#8、#12 和 #16 Coax、Twinax 和 Quadrax 的布置也可用

支持的应用：10/100/1G/10G BASE-T 以太网、HDMI、DisplayPort、SATA、USB 3.0、1553 数据总线和通用射频或差分数据传输

El Ochito??高速八轴触点、预接线尾纤和跳线组件

以太网、SuperSpeed USB、HDMI、DisplayPort、SATA 触点和跳线组件。
适用于 23 系列 SuperNine ?、80 系列 Mighty Mouse、28 系列 HiPer-D ?、79 系列、ARINC 600 和 EPXB 连接器。

SuperFly??数据链路

适用于恶劣环境的微型 10 Gb 以太网和超高速 USB 连接器

超小尺寸屏蔽八轴触点

高达 5 Gbps

10 Gb 以太网和超高速 USB

PCB 或电缆端接

VersaLink?

采用高速 VersaLink 接触技术的超小型 Micro-D 连接器

VersaLink：屏蔽差分 Twinax 互连解决方案

标志性的 Glenair 设计可在标准 Micro-D 封装中相互安装

比军用规格 Twinax 解决方案更高的速度和密度

单独屏蔽的线对导致几乎零串扰

带有 VersaLink 触点�？楹陀糜谛藕藕偷缭吹谋曜� Micro-D 插件的混合布置

VersaLink? 桥接器

VersaLink 桥接器：使用低插入损耗和低信号延迟点对点 Twinax 跳线绕过高损耗电路板走线

小尺寸、高密度解决方案

多功能焊接安装或螺钉安装板端接

100 欧姆差分双轴

推拉配合或卡口锁定，适用于高振动和冲击应用

键控极化可防止错配

低插入损耗和低信号延迟，适用于高数据率板卡传输

高速微型压接矩形连接器

用于高速线对板应用的多端口微型矩形连接器
10G 以太网 ? USB 3.0 ? HDMI ? SATA ? DisplayPort
系列 790、791、792

高速 SpeedMaster? 10G 连接器

高速 IFEC 连接器系统可用于 Glenair 23 系列 SuperNine、824 系列 Mighty Mouse 和 28 系列 HiPer-D 连接器

使用航空工业标准 #22D 触点、工具和广泛可用的以太网飞行电缆

快速、简单的端接

提供密封选项

Micro-D 高速

具有 10+ Gb/秒的小型化 Micro-D 连接器/TwistPin 触点解决方案。每个差分对的性能

预接线的工厂线组和 PCB 连接器

独特的触点隔离和间距可实现最佳高速性能

标准布局支持最大 #28 AWG 线

超低介电材料与优化的触点尺寸和间距相结合

精密加工外壳，镀金或镀镍

混合触点解决方案提供 3 amp 和 1 amp TwistPin 触点（非常适合 USB 3.0 SuperSpeed 应用）

�？榛咚傥⑿土悠�

用于射频和高速数字数据链路的创新�？榛⒒チ饩龇桨�

10Gb/s 性能的低串扰、高带宽双轴模块

电缆和 90° PCB 配置可实现从 I/O 到板的匹配 100 欧姆差分阻抗性能

SMT 插座，便于 PCB 安装和最佳高速性能

混合布局包括双同轴、50 和 75Ω 同轴电缆、混合信号和电源

采用 TwistPin 触点，具有出色的抗冲击和振动能力以及低接触电阻

标准外壳尺寸和硬件

SuperSeal? 连接器和附件

高速、坚固的 RJ45 和 USB 连接器，适用于从军用地面车辆到乘客 IFE 的各种应用

Octobyte?

用于以太网数据应用的更快的 4/8 极互连系统

高速/高频射频、微波和屏蔽触点

适用于 MIL-DTL-38999、23 系列 SuperNine ?、80 系列 Mighty Mouse 和 79 系列 Micro-Crimp ?连接器

85 系列
