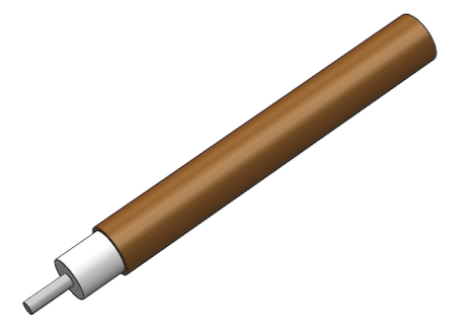

EZ Form半刚性电缆M17/130-00004

发布时间：2022-05-27 17:00:17 浏览：2235

EZ Form提供27根满足MIL-DTL-17标准的铜和铝护套半刚性电缆线。M17/130-00004电缆线满足或超过Mil规格型号，并有多种规格尺寸和饰面可供选择。

为避免氧化，EZ Form建议将M17/130-00004保存在其原始包装中，并将其储存在干燥的温度可控环境中直到使用。

美国EZ Form是一家TPC线缆制造厂商，成立于1984年，具备AS9100D航空航天质量体系认证，为全球客户提供同轴线缆、微波连接器和同轴延迟线产品。其产品被广泛应用于军用、航空航天、通信、医疗、仪表和测试领域。

深圳市新葡萄AMG创展科技有限公司，授权代理EZ Form产品，欢迎咨询。

详情了解EZ Form Cable产品请点击：/brand/78.html

EZ Form.png

规格
方面	单位	M17/130-00004 REV F2
外导体直径	In	0.141
外导体直径	mm	3.58
中心导体直径	In	0.0362
中心导体直径	mm	0.92
介电直径	In	0.1175
介电直径	mm	2.98

材料
外导体		铜
外导体电镀		None
电介质		聚四氟乙烯
中心导体		SPCW

机械特性
温度范围 °C	°C	-40 至 +125
内弯曲半径（最�。�	In	0.075

电气特性**
标称阻抗	Ohms	50.0 +/- 1.0
传播速度	-	69.5%
屏蔽效能	Db	>165
耐电压	VRMS @ 60 Hz	5000
连续工作电压	VRMS MAX	1900
最大工作频率	GHz	20
衰减（db / 100 Ft 典型值）	0.5GHz	8
	1.0GHz	12
	5.0GHz	29
	10.0GHz	45
	18.0GHz	65.5
	26.5GHz	N/A
	40.0GHz	N/A
	50.0 GHz	N/A
	65.0 GHz	N/A
	90.0 GHz	N/A
功率（Watts Cw @ 20 °C，最大值）	0.5GHz	600
	1.0GHz	450
	5.0GHz	180
	10.0GHz	120
	18.0GHz	83
	26.5GHz	N/A
	40.0GHz	N/A
	50.0 GHz	N/A
	65.0 GHz	N/A
	90.0 GHz	N/A
