    • DEI线路接收器DEI1044A/1045A系列

    发布时间：2022-05-31 16:54:32     浏览：1126

    DEI线路接收器DEI1044A和DEI1045A是根据BiCMOS技术的四通道ARINC429线路接收器IC，包含四个差分线路接收器。每个接收器通道将输入ARINC429数据总线信号转换为一对TTL/CMOS输出。每个接收器单独工作，具备防雷性能，满足ARINC429数字信息传输标准的规定要求。DEI线路接收器DEI1044AIC包含两个用作内置系统测试的测试输入。它们将所有的接收器的输出强制性到指定的零、一或空状态。当设备处在测试模式时，ARINC输入被忽略。DEI1045A没有测试输入。DEI线路接收器DEI1044A和DEI1045A四线接收器可用作将ARINC429数据总线与设备工程的航空电子设备系列连接在一起。


    特征

    四路ARINC429转TTL/CMOS逻辑线路接收器

    DEI1044/DEI1045的直接转换

    HI-8444/5PS_、HI-8444/5PS_-10和HI8454/5PS_的直接替代品

    选用+5V或3.3V单电源输电

    ARINC输入内部保护DO-1603级引脚注入的雷电规定要求

    ARINC输入可承载意外短路至115Vac

    在ARINC输入上使用高至15kΩ的可选外部串行电阻器工作

    支持3级以上防雷

    提供电阻故障隔离

    在高噪音环境中运行

    ±20V输入共模电压范围

    2V最小输入迟滞

    DEI1044A具备TTL/CMOS测试输入

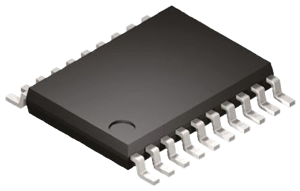

    封装：20L4.4毫米TSSOP

    属性

    温度范围：-55到85

    产品封装类型：20TSSOPG

    频道：4

    输电范围：3.35

    Holt外部参考：HI-8444/5PS_、HI-8444/5PS_-10&HI8454/5PS_

    封装描述:20PinPlasticThinShrinkSmallOutlinePackage

    封装类型：表面贴装

    JEDEC :MO-153-AC

    深圳市新葡萄AMG创展科技有限公司，优势提供DEI高端芯片订购渠道，部分准备有现货库存。

    详情了解DEI请点击：http?: //www.ldteq.com/public/brand/53.html



    Part #

    Temp Range

    Product Package Type

    DEI1044A-TES-G

    -55 to 85

    20 TSSOP G

    DEI1044A-TMS-G

    -55 to 125

    20 TSSOP G

    DEI1044-G

    -55 to 85

    20 TSSOP G

    DEI1044-TMS-G

    -55 to 125

    20 TSSOP G

    DEI1045A-TES-G

    -55 to 85

    20 TSSOP G

    DEI1045A-TMS-G

    -55 to 125

    20 TSSOP G

    DEI1045-G

    -55 to 85

    20 TSSOP G

    DEI1045-TMS-G

    -55 to 125

    20 TSSOP G
