ANDON图像传感器CANON

发布时间：2022-07-25 16:51:10 浏览：1970

与其他焊球端子设计相比较，ANDON的专业Rollerball插座端子选项提供更精准的焊接、更强的衔接和优化的电气连接，尤其是在冲击性和振荡下。更好的是，ANDON端子能使用户避免高昂的返修和报废，特别是针对共面性是一个固定挑战的较大PCB。

ANDON端子的底端有个半径孔，以防止气体残留。端子被压在其半球之外的焊球上，对它进行封装-只留下充足的焊球暴露在外面，以提供充足的焊料，而不需要传统式焊球端子设计中典型的焊料桥接。

ANDON端子根据这种特殊的设计，端子和PC板焊盘之间的临界距离通常从.036减少到018-.022。因此，焊料变成锚截面的一部分，为联接提供附加的机械强度，并优化电气连接。因为ANDON端子还带来了控制的焊料分散化，薄膜封装焊料减少了传统式锡球端子设计中原有的焊料桥接风险隐患。

ANDON为全球客户提供高性能插座产品，如CCD、光电、传感器、电池等项目所需的插座产品。产品广泛应用于研发设计、军用和高温环境项目。

深圳市新葡萄AMG创展科技有限公司，授权代理销售ANDON产品，欢迎咨询。

详情了解ANDON请点击：/brand/76.html

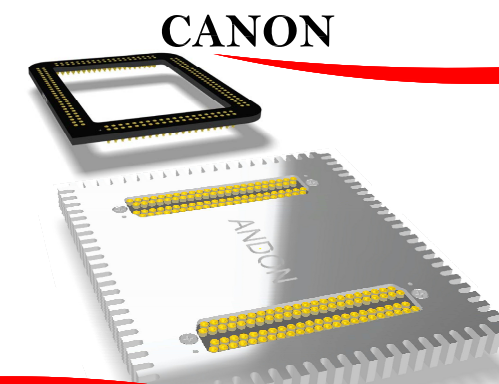

CANON
CANON Model Number	Andon Part Number Replace "XXX" with Terminal Type		Terminal Type		Pin ? [in]	Figure Number	Page Number
CANON Model Number	Andon Part Number Replace "XXX" with Terminal Type	Thru-Hole	Surface Mount	Rollerball?	Pin ? [in]	Figure Number	Page Number
3U5MGXS	698-180-XX-XXX-R27-L14	TH-491	SM-500	SM-RB593	_	3	2
35MMFHDXS	IS236D-00672-180-XXX-R27-L14	75M	384M	RB338K	0.018	1	1
120MXS	24-00661-188-XXX-R27-L14	284K	281K	RB338K	0.018	2	2
35MMFHDXS	IS236D-00672-180-75M-R27-L14-HS1	75M	_	_	0.018	5	3
120MXS	24-00661-188-XXX-R27-L14-HS1	284K	_	_	0.018	4	3
