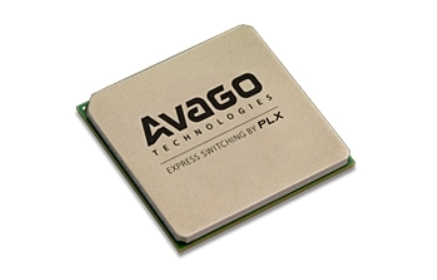

PEX8733 PCIe交换机Broadcom

发布时间：2023-07-03 16:55:49 浏览：1469

Broadcom的PEX8733设备提供多服务器PCI Express交换功能，使用户通过可扩展性的、高带宽、无堵塞互连将数台主机连接到这些各自端点，以连接上各种应用系统，包括服务器、存储、通信和图型平台。PEX8733特别适合扇出、聚合和点到点流量模式。

多服务器系统架构

PEX8733使用了PLX通过现场试验的PEX8732PCIe交换机结构，用户可以采用传统的单主机模式或多主机模式配备设备，最多能配备4个11的主机端口（一个活动和一个备份）或N+1（N个活动和备份）服务器故障转换。这一超强的结构增强使用户可以搭建根据PCIe的系统来保障高可用性、故障转换、冗余或集群系统。

高性能和低数据帧延迟

PEX8733结构兼容分组直通，最大延迟132ns（x8到x8）这与大的包存储空间无关、灵活性通用型缓冲器/FC信用池和无堵塞内部交换机系统架构相结合为服务器和交换机结构等需要高性能应用提供所有的端口的全速率。低延迟使应用系统可以实现高吞吐量和高性能。除去低延迟之外，PEX8733还具备高至2048字节数的数据帧有效载荷，使用户可以实现更高的吞吐量。

集成DMA引擎

PEX8733具备多功能以及强大的内嵌DMA引擎。DMA引擎减少了在系统之间移动数据的负担，使处理器能够实行计算任务。四个DMA通道能够支持连接上交换机的所有端口/o设备之间的高数据传输速率。此外，PEX8733中的DMA引擎能通过提供额外DMA通道来填补处理器中的DMA引擎，从而获得更多的性能。

数据完整性

PEX8733提供端到端CRC（ECRC）保护和毒位兼容，从而实现需求端到端数据完整性的设计。当数据帧通过交换机时，PLX还具备内部数据线路上的数据线路奇偶校验和存储空间（RAM）纠错电路。

灵活的配置

PEX8733的18个端口能够配备为通道宽度为x1、x2、x4、x8或x16。灵活性缓冲区分配，再加上设备灵活性数据帧流量监控，能够最大程度地提高下行流量大于上行流量的应用吞吐量。任何端口都能被确定为上行端口，而且可以动态调整。

特征

ARINC429收发器，具备连接服务器的SPI端口和单3.3V电源

TX包括：

ARINC429线路驱动器

32字先进先出

双RX包括：

带防雷系统的ARINC429线路接收器

32字先进先出

适用于所有标签组合的标签过滤器

三个优先级标签存储器

主要用于控制/状态和数据IO的10MHz串行外设端口(SPI)

主要用于ARINC429电压的片上DC/DC转换器

封装：

44LQFN7x7mm

44LPQFP10x10mm主体

工作温度：-55至+85°CPEX8733一般功能

32通道、18端口PCIe Gen 3交换机

-集成8.0 GT/s SerDes

27 x 27mm2，676引脚FCBGA封装

典型功率：6.4瓦

Broadcom博通是全球基础架构解决方案的技术领导者。博通成立于美国特拉华州，总部位于加利福尼亚州圣何塞。博通主要提供产品如：存储、光通信、PCIe等。

深圳市新葡萄AMG创展科技有限公司，优势渠道分销Broadcom产品，价格和现货资源优势明显，欢迎咨询。
