  1. TPSM33615降压�？椋傻绺衅鳎㏕I 德州仪器

    发布时间：2023-08-03 16:53:30     浏览：2860

    TI德州仪器TPSM33615是款1.5A或2.5A、36V输入同步直流/直流降压电源�？椋�TPSM33615在紧凑型且容易应用的3.5mm×4.5mm×2mm、11管脚QFN封装中集成了FlipChipOnLead(FCOL)封装、功率MOSFET、集成电感器和启动电容器。中小型HotRod?QFN封装技术能提高热稳定性，有效确�？稍诟呋肪澄露认伦饕�。此外，TPSM33615与展频性能搭配使用，TPSM33615可以提供优异的EMI性能。TPSM33615可以通过反馈高压分压器配备为1V至15V输出并运作。

    TPSM33615致力于满足�？凸ひ盗煊虻牡痛男枨�。智能模式能够在轻负载工作时完成频率往返，在输入电压(VIN)为13.5V时完成1.5?A的空载电流损耗和高轻负载效率。PWM和PFM模式之间的无缝转换及其低MOSFET导通电阻能确保在整体负载范围内提供优异的效率。

    TPSM33615选用具备内部补偿的最大电流模式框架，适用于保持高效运行和超小的输入电容。DRSS适用于降低输入EMI滤波器的外部器件。RT管脚类型适合于在200kHz至2.2MHz范围内同步或设计频率，以避免噪声敏感性频率段。


    特征

    ?功能安全型

    –有利于进行功能防护系统设计的文档

    ?多用途同步降压直流/直流�？�：

    –集成化MOSFET、电感器、CBOOT电容器和控制器

    –宽输入电压范围：3V至36V

    –高达40V的输入瞬态保护

    –结温范围为–40°C至+125°C

    –4.5mm×3.5mm×2mm超模压塑料封装

    –使用RT管脚能够在200kHz至2.2MHz范围内调节频率

    ?在整体负载范围内具备超高效率：

    –在12VVIN、

    5VVOUT、1MHz、IOUT=2.5A时效率超过88%

    –在VIN=24V、VOUT=5V、1MHz、IOUT=2.5A时效率超过87%

    –在VIN=13.5V时待机IQ降至1.5?A

    ?对于超低EMI要求进行优化：

    –双随机展频-DRSS

    –Flip-ChipOnLead(FCOL)封装

    –电感器和启动电容器集成化

    –满足CISPR11B类要求

    ?输出电压与电流选项：

    –可调式输出电压范围为1V至15V

    ?使用TPSM336x5并通过WEBENCH?PowerDesigner创建定制设计方案

    ?适用于可扩展性电源：

    –与以下器件管脚兼容：

    ?TPSM365R6（65V，600mA）

    应用

    ?智能化工厂

    ?测试和测量

    ?电力系统基础设施

    TI 德州仪器为美国知名集成电路设计与制造商，TI 德州仪器产品广泛应用于商用、军工以及航空航天领域。

    几十年来，德州仪器一直热衷于通过半导体技术降低电子产品的成本，让世界变得更美好。TI 是第一个完成从真空管到晶体管再到集成电路（IC）的转变，在过去的几十年里，TI 促进了IC技术的发展，提高了大规模、可靠地生产IC的能力。每一代创新都是在上一代创新的基础上，使技术更小、更高效、更可靠、更实惠——从而实现半导体在电子产品领域的广泛应用。

    深圳市新葡萄AMG创展科技有限公司，专注于TI 德州仪器品牌高端可出口产品系列新品产品，并备有现货库存，可当天发货。


    推荐资讯

    • MTI-milliren260系列超高稳定性高可靠性石英晶振OCXO
      MTI-milliren260系列超高稳定性高可靠性石英晶振OCXO 2024-01-19 09:00:53

      MTI-milliren米利伦 260系列是一种高稳定性、高可靠性的石英晶振OCXO（精密温度补偿石英晶体振荡器）。OCXO是一种输出频率非常稳定的晶振，260系列 OCXO 提供在 100°C 的温度范围内热稳定性范围为2.0E-010 到 4.0E-009，可与铷相媲美 原子钟性能，没有与铷相关的磨损现象标准，通常用于需要高精度时钟信号的应用，比如无线通信设备、卫星导航系统、测量设备等。260系列OCXO已在全球许多应用中用作原子钟的直接替代品，在短期和长期内都可节省大量成本。

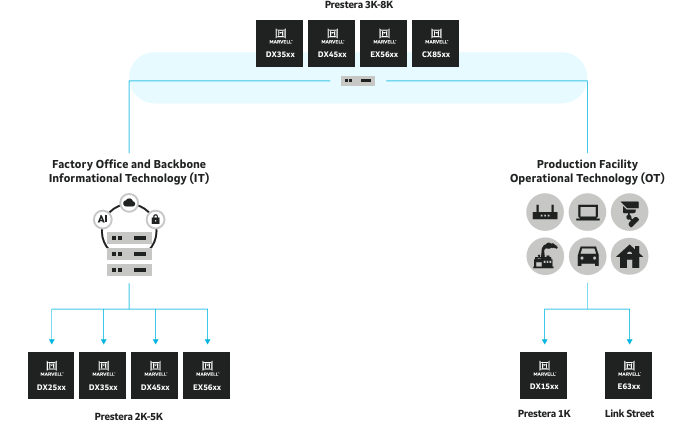

    • Marvell DX1508,DX1518,DX1528,DX1538,DX1548工业物联网(IIoT)以太网交换机
