Murata村田小型低噪声DC-DC转换器MonoBK(TM)

发布时间：2023-11-24 11:21:28 浏览：3157

1、DC-DC转换器简介

DC-DC转换器是一种将直流(DC)转换(Convert)为直流(DC)的装置。配套的线路板上搭载的IC等，固有的工作电压范围各不相同，电压精度要求也各异。若用电压不稳定的电源供电，会发生失灵等问题。因此，需要DC-DC转换器转换为必要的电压，或者使电压保持稳定。

2、DC-DC转换器的类型

DC-DC转换器一般有4种：降低电压的电源装置、升高电压的电源装置、升降电压的电源装置和产生负电压的电源装置。如图所示：

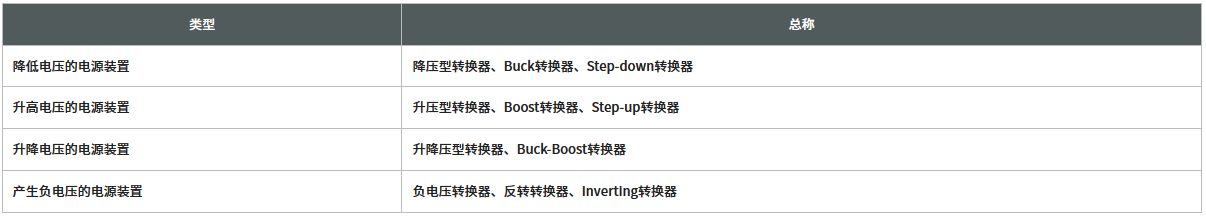

DC-DC转换器的类型

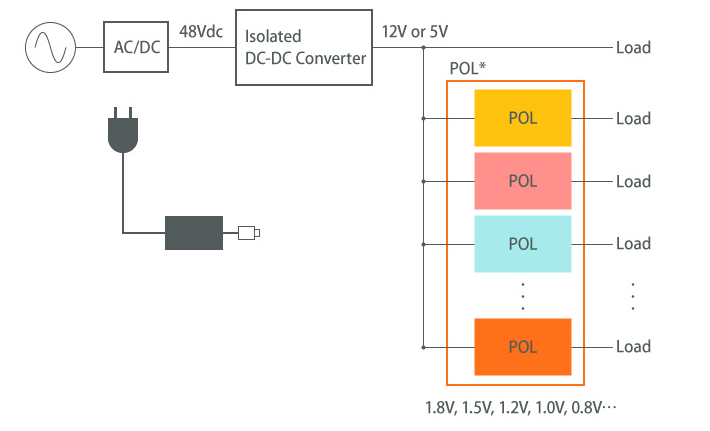

3、一般的电源配置

4、POL简介

POL的意思是紧挨着微处理器、DSP、FPGA、ASIC之类LSI(Large-Scale Integration：大规模集成)配置的DC-DC转换器。

POL的趋势:

近年来，以5G和IoT为代表的大趋势，使得基站和服务器等装置，日益需要高速大容量处理。

因此，由于处理的细微化，LSI的芯片性能日益提高。

随着处理的细微化，要求给LSI供电的电源电路降低电压并增大电流。降低电压后，可以防止LSI失灵，因此需要提高电压精度并在负载变化时能够高速响应。此外，增大电流后，LDO变成开关电源，即使过去可以设计得既小型又简易，现在也很难设计了。

并且，因为LDO变成开关电源，还产生噪声问题。由于此类原因，要求POL“电压精度高、过载响应快、放射噪声低及小型”。（→为什么选择POL非隔离电源�？�？）

5、选择Murata村田的DC-DC转换器MonoBK?的理由

(1)有助于节省电源占用空间

整体解决方案尺寸小

属于支持狭窄空间和背面安装的薄型产品

(2)设计简单

可以不要或减少滤波器

支持高温动作

6、MonoBK?的主要特点

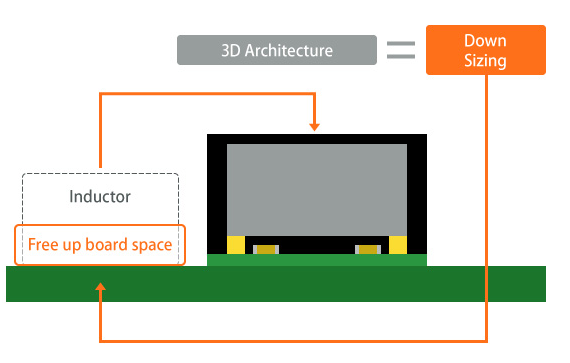

(1)小型

(2)通过3D结构设计和成型技术来缩小产品尺寸

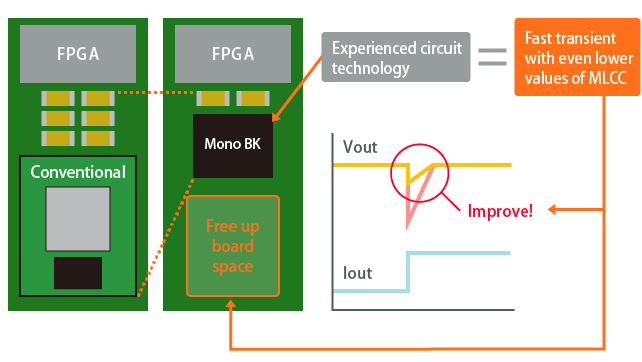

(3)高速响应

高速响应

(4)通过电路技术减少外置元件，缩小解决方案尺寸

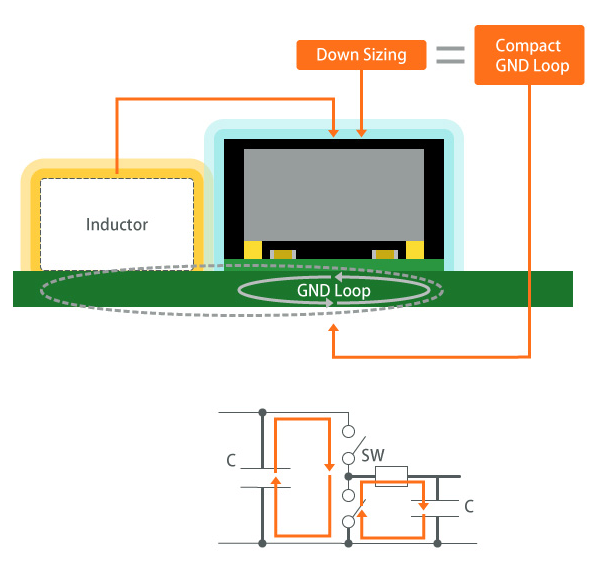

(5)低噪声

低噪声

(6)通过3D结构设计和模拟技术降低噪声

7、应用

（1）为FPGA和CPU供电

（2）数据通信/电信系统

（3）分布式总线架构

（4）可编程逻辑

（5）混合电压系统

（6）信号/图像处理

（7）安防

（8）通信
