    SCS101航天级电流互感器电流采样变压器Vanguard

    发布时间：2023-12-26 15:23:17     浏览：2642

    Vanguard Electronics 在高可靠性电感器和变压器的设计和制造方面拥有 60 多年的经验，建立了完善的程序，以保证最高质量和最可靠的零件，以满足 MIL-PRF-27、MIL-PRF-83446、MIL-STD-1553 和 MIL-PRF-21038 的要求。

    多年来，Vanguard Electronics已经证明自己是国防和航空航天工业磁性元件的领先来源，在数百个不同的程序中设计了标准和定制电感器和变压器。

    航天级电流互感器电流采样变压器SCS101是一种用于航天领域的电流互感器。它主要用于测量、采样和转换电流信号。具体来说，SCS101电流互感器可以将电流信号转换为相应的电压信号。它通常具有高精度、高稳定性和抗干扰能力强等特点，适用于在航天器系统中对电流进行准确测量和监控。

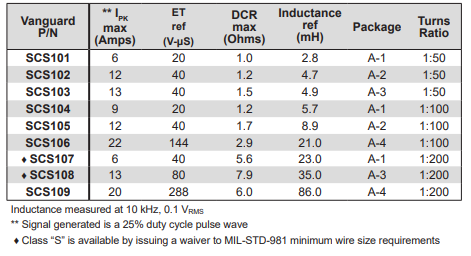

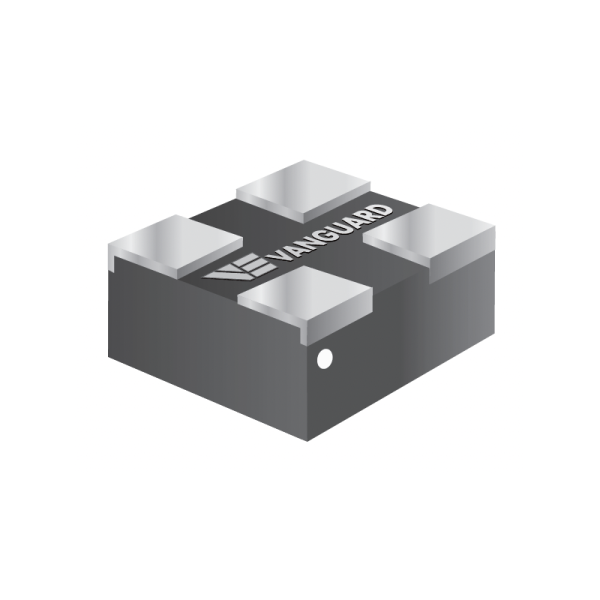

    SCS101航天级电流互感器电流采样变压器Vanguard

    尺寸0.26 × 0.26 × 0.24 in
    系列

    SCS

    封装类型

    SMD

    应用等级

    Space (MIL-STD-981)

    电感 (?H)

    2800

    DCR (OHMS)

    1

    匝数比

    1:50

    V-?S

    20

    Ipeak (A)

    5

    Package

    A-1

    DWV

    500

    Termination Type

    Pb

    Termination Finish

    Tin/Lead

    工作温度

    -55°C to +125°C

    储存温度

    -60°C to +130°C

    电气规格：

    ?工作温度:?55℃~ +125℃

    ?存储温度:?60℃~ +130℃

    ?绝缘电阻:最小10K MOhms

    ?可根据要求提供不同的电气值

    ?介电耐压:500vac

    ?排气符合ASTM E595

    (tml <1%， CVCM <0.1%



    特性：

    ?紧凑，低轮廓，理想的自动放置

    ?符合MIL-STD-981规格

    ?低热膨胀，传递模塑包装

    ?端子:锡铅

    ?内部焊接连接

    防潮，防震，耐浸渍

    ?耐焊接热:265°C 10秒

    ?可根据要求提供其他终止方式

    ?MIL-STD-981测试:

    为S类测试添加“-S”后缀

    为B类测试添加“-B”后缀


    更多Vanguard Electronics电感器和变压器相关产品信息可咨询新葡萄AMG创展。

    推荐资讯

    • Arizona Capacitors：薄膜电容器领域先锋

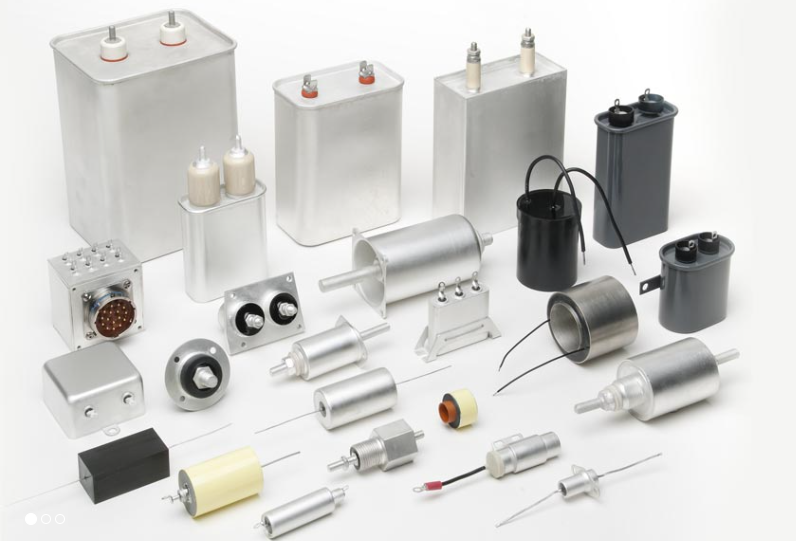

      Arizona Capacitors：薄膜电容器领域先锋 2025-04-01 09:03:48
