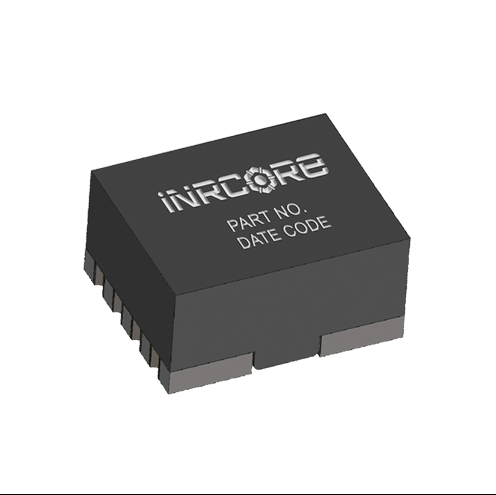

SMPTE数字视频巴伦TA-0751003G

发布时间：2024-01-16 08:45:25     浏览：1500

　　PulseR为了满足1.485Gbps至3Gbps的数据速率需求推出了全新系列的高速数字视频巴伦和隔离变压器。这些组件可以连接50Ω和75Ω的单端接口到100Ω和150Ω的差分电缆。这些器件采用完全封装设计，在-55?C至+125?C的扩展温度范围内可正常工作，并符合MIL-PRF-21038的环境认证要求。其铅表面处理采用锡/铅制成，符合RoHS标准。

　　这个新产品系列是为了满足无人机、直升机、高可靠性工业、各种飞机和航天器平台的需求而补充的一系列零部件。PulseR是军事、航空航天、医疗和其他需要高可靠性的行业中，专门开发定制功率和信号磁性产品的创新者。

　　该产品是在PulseR的AS9100-D认证设施中生产制造的，范围涵盖国内和海外。除了制造之外，PulseR还提供各种符合标准的测试服务，其中包括满足太空、载人飞行和关键任务应用所需的MIL-STD-981要求。　　


　　SMPTE数字视频巴伦TA-0751003G特征：

　　通道数：单

　　数据速率：2.97Gbps

　　不平衡阻抗：75Ω

　　平衡阻抗：100Ω

　　插入损耗：-2dB(最大值)

　　回波损耗：12dB (MIN)

　　工作温度:-55℃~ +125℃

　　存储温度:-55℃~ +125℃

　　湿度敏感等级:3级

　　封装尺寸：7.366 × 6.096 × 3.81 毫米

选型：

Electrical Specifications @ 25°C

Part Number

Data Rate (Gbps)

Impedance Unbalanced (Ω)

Impedance Balanced (Ω)

Insertion Loss @ 1.5 GHz (dB MAX)

Return Loss @ 1.5 GHz
(dBTYP)

P(2-3)

P(7-6)

TA-0751003G

2.973

75

100

4

6

TA-0751503G

2.973

75

150

4

6

TA-0501003G

2.973

50

100

4

6

TA-0750753G

2.973

75

75

6

4

TA-10010036

2.973

100

100

6

4
