    • Broadcom SAS4x24扩展器IC

    发布时间：2024-05-08 09:09:21     浏览：1476

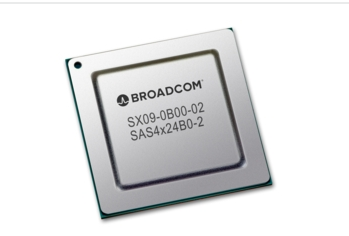

    Broadcom SAS4x24扩展器IC

    　　Broadcom SAS4x24 扩展器IC是一款高性能的SAS/SATA扩展器芯片，具有以下主要特点和应用：

    　　1.SAS/SATA 支持：支持多种速率的SAS和SATA设备，包括6G、12G、24G SAS和6Gb/s SATA，提供高设备吞吐量;

    　　2.DataBolt2 技术：通过DataBolt2技术，实现对低速硬盘带宽的聚合，提升整体性能;

    　　3.硬件安全启动：在产品整个生命周期内维护指定的信任根，保证系统运行的安全性;

    　　4.PHY和T-10 分区：支持跨255个区域的PHY和T-10分区，同时支持任意端口镜像、扩频时钟和增强的多用途GPIO架构;

    　　5.DataBolt2 带宽优化器：支持40个端口，可将运行在6Gb/s或12Gb/s的终端设备双向数据缓冲，并降低延迟提高性能，适用于混合控制器拓扑中;

    　　6.高密度存储框：通过24个任意到任意PHY边缘扩展，实现更高的机箱容量，适用于高密度存储场景;

    　　7.SPL-4 Fairness：提升级联拓扑中系统性能的一致性，保证数据传输的公平性;

    　　8.应用领域：适用于SAS/SATA硬盘框、外部RAID子系统、JBOD架构、服务器背板、扩展板插件主要功能等多种场景。

    Description  Part Number
    SAS4x48SX06-0B0O-02
    SAS4x40SX07-0B0O-02
    SAS4x32SX08-0B0O-02
    SAS4x24SX09-0B00-02


    SAS4x48,SAS4x40,SAS4x32,SAS4x24Expander Technical Specifications
    Feature                                                Description
    SEPArm Cortex R4600 MHz
    Internal Memory4  MB  SRAM
    SAS Ports24,324,048
    Data Transfer Rates6G,12G,24G SAS,and 6Gb/s SATA
    DataBolt2 Bandwidth OptimizerUp to 40 ports(Avago IP)
    SSC(Spread Spectrum Clocking)Yes
    Port MirroringYes(Avago IP
    Direct &Subtracting Routing MethodsYes
    Route Table Entries2048
    PHY-based Zoning,T-10 ZoningYes
    T-10 Optical SupportYes
    A/D Converte4 (12-bit analog inputs)
    Pulse Width Modulator2
    Ethernet Interface10/100/1000
    External Memory Interfaces8/16-bit parallel NOR Flash with five chip selects SRAM,NV SRAM
    Serial SPI with up to five chip selects
    Security FeaturesTRNG/Hash and HMAC Generator/Secret Root Key/Hardware Secure Boot
    ?C Interfaces(max)8,SMB compliant
    SGPIO Interface(max)4,SFF-8485
    UART Interface(max)2,16550 compatible
    LED(max)36
    GPIO(max)36
    PackageFPB4NGS(27  mm  x27  mm)

    深圳市新葡萄AMG创展科技有限公司，优势渠道分销Broadcom产品，价格和现货资源优势明显，欢迎咨询。
