41416双环形功率电感器Vanguard Electronics

发布时间：2024-06-12 09:39:32 浏览：2157

　　Vanguard Electronics的41416型号属于42000系列双环形功率电感器，是专为高可靠性和稳健性应用设计的，特别适合严格的工业环境。以下是该产品的关键特点和规格总结：

　　电气规格：

　　- 工作温度范围：-55°C至+130°C

　　- 储存温度范围：-60°C至+135°C

　　- 温升(@100°C)：≤30°C

　　- 直流电感值公差：20%以内

　　- 绝缘耐压：200 VRMS

　　- 电气特性可根据需求定制

41416双环形功率电感器Vanguard Electronics

型号：

M27/356 Dash No.	Vanguard Part Number	Series Inductance (mH)*	Series DC Current max (Amps)	Series DCR (Ohms±25%)	Parallel Inductance (mH)	Parallel DC Current max (Amps)	Parallel DCR (Ohms±25%
-1	41416	20	0.06	54	5	0.12	13.5
06	42652	15	0.07	40.5	3.75	0.14	10.125
-11	42657	10	0.08	27	2.5	0.16	6.75
-16	42662	7.5	0.10	20.3	1.88	0.20	5.075
-21	42667	5.0	0.12	13.5	1.25	0.24	3.375
-26	42672	3	0.16	8.1	0.75	0.32	2.025
-31	42677	2	0.19	5.4	0.5	0.38	1.35
-36	42682	1	0.27	2.7	0.25	0.54	0.675
41	42687	0.750	0.31	2	0.1875	0.62	0.5
46	42692	0.500	0.38	1.3	0.125	0.76	0.325
51	42697	0.250	0.53	0.66	0.0625	1.06	0.165
-56	42702	0.100	0.78	0.30	0.025	1.56	0.075
61	42707	0.040	1.18	0.14	0.01	2.36	0.035

　　特点：

　　- 紧凑低剖面设计，适合自动化装配

　　- 符合MIL-PRF-27军用规格

　　- 锡铅(Tin-Lead)焊接终端

　　- 具有磁屏蔽功能

　　- 终端形式可选

　　- 可按Mil规范或VE零件编号订购

　　应用：

　　- 滤波电感器

　　- 波纹抑制器

　　- 共模扼流圈

　　- 隔离变压器

　　- 电源供应器

　　- DC/DC转换器

　　- SEPIC转换器

　　物理规格

　　- 电感范围：0.01至20 mH

　　- 直流电阻(DCR)：0.035至54 Ohms

　　- 电流额定值：0.06至2.36 Amps

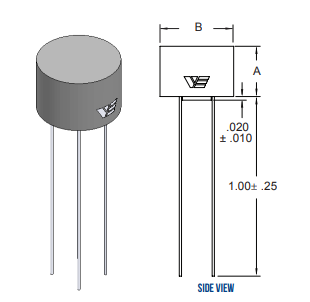

　　- 尺寸：

　　- A: 最大7.11mm

　　- B: 最大10.41mm

　　- C: ±0.010 (6.6mm)

　　- D: ±0.010 (4.06mm)

　　- 端子直径: ±0.002 (0.31mm)

　　此产品专为高可靠性和稳健性应用设计，非常适合于各种严格的工业环境，如军事、航空航天、医疗设备和工业自动化等领域。
