    • XCM526AC95DR-G降压DC-DC转换器TOREX

    发布时间：2024-06-19 09:08:45     浏览：2629

    　　XCM526AC95DR-G是Torex公司生产的一款高效降压DC-DC转换器。这款转换器集成了一个通用的降压DC/DC转换器IC和一个P-沟道功率MOSFET，形成了一个多重实装IC。内置的P-沟道功率MOSFET具有低导通电阻和高速开关特性，与降压DC/DC控制器配合使用，能够提供高达3A的输出电流，实现高效率和稳定的电源输出。

    XCM526AC95DR-G降压DC-DC转换器TOREX

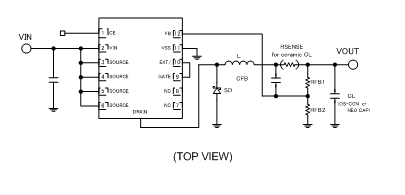

    　　该转换器支持使用低ESR钽电容(如OS-CON Neo电容等)作为负载电容，如果使用陶瓷电容，则需要插入RSENSE。它还内置了一个0.9V的基准电压源，允许用户通过外部电阻来设定输出电压。

    　　XCM526AC95DR-G提供了三种开关频率选择：300kHz、500kHz和1MHz，用户可以根据需要选择最适合的频率，以实现高效率或外置元件的小型化。工作模式方面，可以选择频率固定的PWM控制(XCM526A)，或者在轻负载时工作于PFM控制，并在轻负载到重负载范围内实现高效率的PWM/PFM自动转换控制(XCM526B)。

    　　软启动时间可以选择由内部设定为4ms，或者通过外部设定来延长。此外，该转换器还内置了UVLO(欠压锁定)功能，当输入电压低于2.3V(典型值)时，会强制停止内部P沟道驱动晶体管的工作，以保护电路。

    　　XCM526AC95DR-G的电源电压范围为4.0V至16.0V，输出电压范围为1.2V至0.9V±1.5%，最大输出电流为3.0A。它支持500kHz和1MHz的工作频率，并提供PWM控制或PWM/PFM自动切换控制方式。该转换器还具备短路保护电路，导通阻抗分别为70mΩ(VGS=-4.5V)和47mΩ(VGS=-10.0V)。

    　　该产品符合环保要求，与EU RoHS规格对应，采用无铅工艺。XCM526AC95DR-G适用于多种应用，包括液晶电视、数码相机/摄像机、便携式游戏机和便携式设备等。

    型号Control MethodsTypeOutput VoltageOscillation FrequencyPackages
    XCM526AC95DR-GPWMSoft-start internally fixed0.9V500kHzUSP-12B01
    XCM526AC9ADR-GPWMSoft-start internally fixed0.9V1.0MHzUSP-12B01
    XCM526AD95DR-GPWMSoft-start externally set0.9V500kHzUSP-12B01
    XCM526AD9ADR-GPWMSoft-start externally set0.9V1.0MHzUSP-12B01
    XCM526BC95DR-GPWM/PFM automatic switchingSoft-start internally fixed0.9V500kHzUSP-12B01
    XCM526BC9ADR-GPWM/PFM automatic switchingSoft-start internally fixed0.9V1.0MHzUSP-12B01
    XCM526BD95DR-GPWM/PFM automatic switchingSoft-start externally set0.9V500kHzUSP-12B01
    XCM526BD9ADR-GPWM/PFM automatic switchingSoft-start externally set0.9V1.0MHzUSP-12B01

    更多Torex DCDC降压转换器可咨询新葡萄AMG创展。
