CY9AFAA1NPF-G-SNE1微控制器Cypress

发布时间：2024-06-26 09:06:47     浏览：2563

　　CY9AFAA1NPF-G-SNE1是一款基于32位ARM Cortex-M3内核的高度集成的微控制器。它专为嵌入式控制器设计，具有低功耗模式，以及具有竞争力的成本。这款微控制器基于ARM Cortex-M3处理器，配备片上Flash存储器和SRAM，同时拥有多种外设功能，如LCD控制器、电机控制定时器、ADCs、DACs和通信接口(UART, CSIO, I?C)。

CY9AFAA1NPF-G-SNE1微控制器Cypress

　　该微控制器具备高达20MHz的工作频率，并支持多种串行接口，包括UART和CSIO，最大支持8个通道。此外，它还集成了嵌套向量中断控制器(NViC)，拥有1个非屏蔽中断(NMI)通道和32个外设中断通道，以及8个优先级级别。系统还包含一个24位的系统定时器(Sys Tick)，用于操作系统任务管理。

　　关于片上存储器，CY9AFAA1NPF-G-SNE1(或CY9AAA0N系列的其他成员)拥有高达128K字节的Flash存储器和最高16K字节的SRAM。Flash存储器提供0等待周期的读取周期，并支持各种错误检测功能(如奇偶校验错误、帧错误和溢出错误)。

　　此外，这款微控制器还配备了LCD控制器(LCDC)，支持多种显示模式，如44SEGx4COM(最大)或40SEGx8COM(最大)。LCD控制器包含内部分压电阻(可选择10kΩ或100kΩ的电阻值)，并支持标准模式(最大100 kbps)和快速模式(最大400 kbps)的数据传输。

　　最后，CY9AFAA1NPF-G-SNE1(或CY9AAA0N系列的其他成员)还配备了一个12位的A/D转换器(最大16通道)，支持中断功能与LCD�？橹⊥剑⒕哂辛平嘈偷淖环绞�。该A/D转换器还提供了优先转换(2级优先级)、反向显示功能和扫描转换模式，并内置了FIFO用于转换数据存储。

型号：

Part numberOn-chip
Flash
memory		   On-chip
   SRAM		PackagePacking
CY9AFAA1LPMC1-G-SNE264 Kbyte12 KbyltePlastic·LQFP
(0.5mm pitch),64-pin
(LQD064)		Tray
CY9AFAA2LPMC1-G-UNE2128 Kbyte16 Kbylte
CY9AFAA1LPMC-G-SNE264 Kbyte12 KbyltePlastic·LQFP
(0.65mm pitch),64-pin
(LQG064)
CY9AFAA2LPMC-G-SNE2128 Kbyte16 Kbylte
CY9AFAA1MPMC-G-SNE264 Kbyte12 KbyltePlastic·LQFP
(0.5mm pitch),80-pin
(LQH080)
CY9AFAA2MPMC-G-UNE2128 Kbyte16 Kbyle
CY9AFAA1MPMC1-G-SNE264 Kbyte12 KbyltePlastic·LQFP
(0.65mm pitch),80-pin
(LQJ080)
CY9AFAA2MPMC1-G-SNE2128 Kbyte16 Kbylte
CY9AFAA1NPMC-G-UNE264 Kbyte12 KbylePlastic·LQFP
(0.5mm pitch),100-pin
(LQ1100)
CY9AFAA2NPMC-G-UNE2128 Kbyte16 Kbyle
CY9AFAA1NPF-G-SNE164 Kbyte12 KbytePlastic·QFP
(0.65mm pitch),100-pin
(PQH100)
CY9AFAA2NPF-G-SNE1128 Kbyte16 Kbyte


推荐资讯

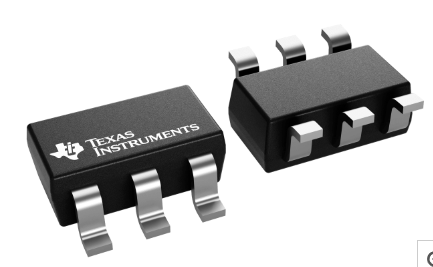

  • TPD4E1U06DBVR四通道二极管TI(现货供应)
