ETM-422(X)-375(M)微型螺纹压力传感器Kulite

发布时间：2024-06-28 09:35:22     浏览：1115

　　ETM-422(X)-375(M)是一款由Kulite公司生产的微型螺纹压力传感器。这款传感器设计精巧，具有六角形头和O型圈密封件，便于安装和应用。它采用齐平金属膜片作为力收集器，其后方安装有固态压阻式传感元件，并由金属屏蔽层保护。力传递是通过不可压缩硅油的中间薄膜完成的，传感组件则焊接在不锈钢主体上。

ETM-422(X)-375(M)微型螺纹压力传感器Kulite

　　这种先进的结构设计使得ETM-422(X)-375传感器具有高度的稳定性、可靠性和耐用性，同时结合了微电路的优点，如显著的小型化、出色的可重复性和低功耗。小型化还提高了传感器的固有频率，使其适用于冲击压力测量。传感器内部集成了Kulite专有的电子�？椋С执�18到36 VDC的非调节电源运行，标准输出为稳定的低噪声0.25至5 VDC信号。

　　ETM-422(X)-375的特征包括5 VDC输出、混合微电子稳压放大器、全焊接结构、密封封装、航空航天质量组件。电气连接选项用“X”表示，Thermorad护套与大多数飞机油液兼容，并采用了专利无引线技术VIS?(ETL系列)。此外，该传感器还提供本质安全型应用版本，即IS-ETM-422(X)-375，适用于需要本质安全的场合。

规格参数：

IndNIPressure RangeETL
1.7
25		3.5BAB
50 PSI		7
100		                              ETM
     17            35            70            140           210        350   BAR
    250           500           1000          2000          3000       5000  PSI
Operational Mode   AbsoluteAbsolute,Sealed Gage
Over Pressure2 Times Rated Pressure to a Max.of 25000 PSI(1724 BAR)
Burst Pressure3 Times Rated Pressure to a Max.of 25000 PSI(1724 BAR)
Pressure MediaAII Nonconductive
Noncorrosive Liquidsor Gases
(Most Conductive Liquids and
Gases-Consult Factory)		Any Liquid or Gas Compatible With 15-5 PH and
316 StainlessSteel
Rated Electrical Excitation16 to 32 VDC
Maximum Electrical Current25mA
OUTPUTOutput Impedance200 Ohms(Max.)
Ful Scale Reading5 VDC
Bandwidth(-3dB)DCto5   KHz
Residual Unbalance250mV
ResolutionInfinitesimal
Insulation Resistance100 Megohm Min.@50 VDC
ENVIRONMENTALOperatingTemperature Range-65F to+275°F(-55°C to+135℃)
Compensated Temperature Range-65F to+250°F(-55°℃ to+120C)
Total Eror Band±2%FS0+32"F to 180°F (0℃ to +85℃)  Increasing to±3%At AIl Other Temperatures Within The Compensated Range
(TEB Includes:Non-linearity,Non-repeatability,Hysteresis,End Point Settings,Temperature Effects on Zero and Span
Within the Compensated Range)
Linear Vibration20g Peak,Sine 10 to 2000 Hz
AltitudeUnaffected
Humidity100%Relative Humidity
Mechanical Shock20g half SineWave 11 msec.Duration
PHYSICALElectrical ConnectionOPTIONA:D38999/25YA35PN Connector or Equivalent,OPTION B:PTIH-8-4P Connector or Equivalent
OPTION C:4 Conductor 24 AWG Shielded,Thermorad F Jacketed Cable,40"(1 Meter)
Weight80 Grams (Max)Including Cable or Connector
Pressure Sensing PrincipleFuly Active Four Arm Wheatstone Bridge Dielectricaly lsolated Silicon on Silicon(Patented Leadless Technology ETL Series)
Mounting Torque80 Inch-Pounds (Max.)

Kulite是一家成立于1959年的美国传感器技术公司，专注于为航空航天、石油化工、汽车制造和军事装备等行业提供高质量的传感器解决方案。其产品线包括压力、加速度、温度和流量传感器，设计用于极端环境，确保高精度和可靠性。深圳市新葡萄AMG创展科技有限公司是Kulite产品的授权代理商，提供咨询和销售服务。

推荐资讯

  • Safran Sensing Technologies 能量加速度计Safran
    Safran Sensing Technologies 能量加速度计Safran 2023-04-10 16:48:05

    Safran? Sensing Technologies能量加速度计是能源产业不可或缺的一部分，特别是在加速度计被广泛应用于的石油与天然气行业领域。Safran Sensing Technologies能量加速度计在钻井工程中适用于检测惯性（定向钻井）、钻井过程的震动或井室角度倾斜。

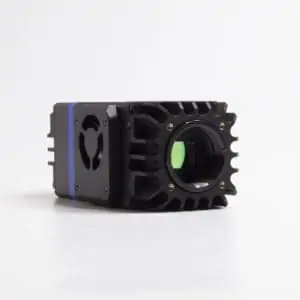

  • New?Imaging?Technologies激光应用
