XCA204A0K1MR降压DC-DC电源�？門OREX


发布时间：2024-07-04 09:24:06     浏览：2708






　　XCA204A0K1MR是由Torex公司生产的一款高性能同步降压DC/DC电源模块。这款转换器设计用于将较高的输入电压降低至较低的输出电压，适用于多种电子设备的电源管理需求。
XCA204A0K1MR降压DC-DC电源�？門OREX
　　该模块的主要特点包括：
　　1. 工作电压范围：XCA204A0K1MR的工作电压范围为4.5V至18.0V，这使得它能够适应多种输入电压条件。
　　2. 内置Nch-Nch驱动FET：�？槟诓考闪薔沟道MOSFET作为驱动器，这有助于提高转换效率和简化外部电路设计。

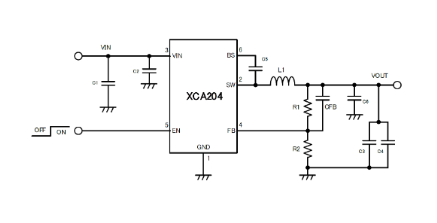

　　3. 输出电压可调：通过外部电阻R1和R2，用户可以将输出电压设置在0.8V至0.65×VIN或最高7.0V之间，提供了灵活的电压调节能力。
　　4. 工作频率：该�？榈墓ぷ髌德饰�700kHz，这有助于减小外部元件的尺寸并提高转换效率。
　　5.
控制方式：采用PWM/PFM自动切换控制方式，根据输出电流的需求在PWM(脉宽调制)和PFM(脉冲频率调制)之间自动切换，以实现在不同负载条件下的高效率转换。
　　6. 软启动时间：内部固定的软启动时间为1.3ms，有助于减少启动时的电流冲击。
　　7.
保护功能：内置欠压锁定(UVLO)功能，当输入电压降至4.1V以下时，会自动关闭驱动FET以保护电路。此外，还具备过流保护和热关断功能，确保在异常情况下设备的安全运行。
规格参数：

输入电压		4.5V~18V (绝对最大20V)
输出电压0.8V ~ 0.65×VIN 或7V Max
FB电压0.765V ±3.0%
输出电流3.0A
工作频率700kHz
控制方式PWM/PFM 自动切换
效率92%
内部功率 MOSFETHigh-side 85mΩ
Low-side 45mΩ
软启动时间1.3ms
保护功能UVLO
电流限制
热关断
电容对应陶瓷电容
工作环境温度-40℃ ~ 85℃
环保相关符合欧盟 RoHS 指令，无铅
　　XCA204A0K1MR适用于多种应用场景，包括机顶盒、便携式电视、液晶电视和AP路由器等，为这些设备提供稳定可靠的电源解决方案。
更多Torex DCDC降压转换器可咨询新葡萄AMG创展。
