Kulite XCL-072微型无引脚压力传感器

发布时间：2024-07-09 09:33:22     浏览：1806

　　Kulite XCL-072微型无引脚压力传感器是一款专为在各种环境中进行精确压力测量而设计的先进设备。以下是该传感器的详细介绍：

　　设计特点

　　专利无引线技术：XCL-072采用了Kulite的专利无引线技术，这一技术被称为VIS?(Variable Impedance Sensor)。这种技术不仅提高了传感器的耐用性，还使其封装更加坚固，非常适合集成在探头、压力耙等测试装置中。

Kulite XCL-072微型无引脚压力传感器

　　应用环境

　　恶劣环境适应性：该传感器专为在恶劣环境中使用而设计，能够在极端条件下保持性能稳定，无论是高温、高压还是腐蚀性介质。

　　动态和静压测量：XCL-072不仅适用于静态压力测量，还能有效应对动态压力变化，确保在快速变化的工况下也能提供准确的数据。

　　兼容性

　　广泛的介质兼容性：这款传感器适用于大多数导电液体和气体，使其在多种应用场景中都能发挥作用。

　　典型应用

　　涡轮发动机探头：在涡轮发动机测试中，XCL-072能够提供关键的压力数据，帮助工程师优化发动机性能。

　　风洞应用：在风洞实验中，该传感器能够准确测量气流压力，为空气动力学研究提供重要数据支持。

规格参数：

INPUTPressure Range1.0
15		1.7         3.5          7
25          50         100		14
200		21
300		    35
    500		70 BAR
   1000 PSI
Operational ModeAbsolute,Gage
Differential		Absolute,Gage,Sealed Gage,
Differential		Absolute,Sealed Gage
Over Pressure2 Times Rated Pressure to 500 PSI (35 BAR),1.5 Times Rated Pressure Above 500 PSI (35 BAR)
Burst Pressure3 Times Rated Pressure
Pressure MediaMost Conductive Liquids and Gases-Please Consult Factory
Rated Electrical Excitation10 VDC/AC
Maximum Electrical Excitation12 VDC/AC
Input Impedance1000 Ohms(Min.)
OUTPUTOutput Impedance1000 Ohms (Nom.)
Full Scale Output (FSO)100 mV(Nom.)
Residual Unbalance±5mV(Typ.)
Combined Non-Linearity,Hysteresis
and Repeatability		±0.1%FSO BFSL(Typ.),±0.5%FSO (Max.)
ResolutionInfinitesimal
Natural Frequency of Sensor
Without Screen (KHz)(Typ.)		175         200         240         300         380         550         575         700         1000
Acceleration Sensitivity %FS/g
Perpendicular		1.0x10?     6.5x104     5.0x104     3.0x104    1.5x10?              1.1x10      9.0x10      6.0x104     4.0x105
Insulation Resistance100 Megohm Min.@50 VDO
ENVIRONMENTALOperating TemperatureRange-65°F to+250F(-55°℃ to+120°℃)
Compensated Temperature Range+80°F to +180°F(+25°℃ to +80°℃)Any 100°F Range Within The Operating Range on Request
ThermalZero Shift±1%FS/100°F  (Typ-)
ThermalSensitivityShift±1%/100°F  (Typ.)
Mechanical Shock20g Half Sine Wave 11 msec.Duration
Linear Vibration20g Peak,Sine 10 to 2000 Hz

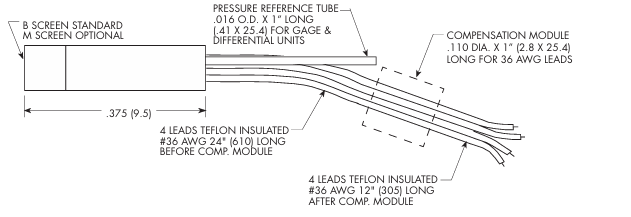

PHYSICALElectrical Connection4 Leads 36 AWG 36"Long
Weight.2 Gram (Nom.)Excluding Module and Leads
Pressure Sensing PrincipleFully Active Four Arm Wheatstone Bridge Dielectrically lsolated Siicon on Silicon Patented Leadless Technology

Kulite是一家成立于1959年的美国传感器技术公司，专注于为航空航天、石油化工、汽车制造和军事装备等行业提供高质量的传感器解决方案。其产品线包括压力、加速度、温度和流量传感器，设计用于极端环境，确保高精度和可靠性。深圳市新葡萄AMG创展科技有限公司是Kulite产品的授权代理商，提供咨询和销售服务。
