HCFE107010-151电感器DELTA/Cyntec

发布时间：2024-08-19 09:55:22     浏览：2581

HCFE107010-151电感器DELTA/Cyntec

　　HCFE107010-151是由台达乾坤公司(CYNTEC CO., LTD.)生产的电感器，属于HCFE107010系列。这款电感器的具体参数如下：

Electrical Characteristics@25℃,100kHz,1V
Delta P/NL
(nH)
±10%		Li
(nH)
MIN		DCR
(m2)
±10%		   Isat?
    (A)		  Ir?
  (A)
25℃100℃125℃
HCFE107010-121120 86 0.17 114 93 85 66
HCFE107010-151150 108 91 74 68
HCFE107010-181180 130 72 58 54
HCFE107010-221220 158 57 46 43
HCFE107010-271270 194 44 36 33
HCFE107010-331330 231 35 28 26

　　电气特性(在25°C，100kHz，1V条件下测量)：

　　Delta P/N(产品编号)： HCFE107010-151

　　L(电感)： 150 nH (± 10%)

　　Li(饱和电感)： 108 nH (最小值)

　　DCR(直流电阻)： 0.17 mΩ (± 10%)

　　Isat (饱和电流)：91 A (25°C)，74 A (100°C)，68 A (125°C)

　　Ir (温升电流)：66 A

　　注释：

　　1. Isat是导致电感下降到饱和电感(Li)时的直流电流。

　　2. Ir是导致器件表面温度上升约40°C的电流。

　　3. 操作温度范围：-40°C 至 125°C(包含自身温升)。

　　该电感器适用于高电流的应用场景，具体参数如上，能够在多种温度下保持较高的饱和电流和温升电流。

推荐资讯

  • RT/duroid? 6006和6010.2LM层压板Rogers
    RT/duroid? 6006和6010.2LM层压板Rogers 2023-05-26 17:06:45

    Rogers? RT/duroid?6006和6010.2LM层压板是陶瓷填充PTFE复合材质，设计适用于需用高介电常数的射频微波电源电路应用领域。

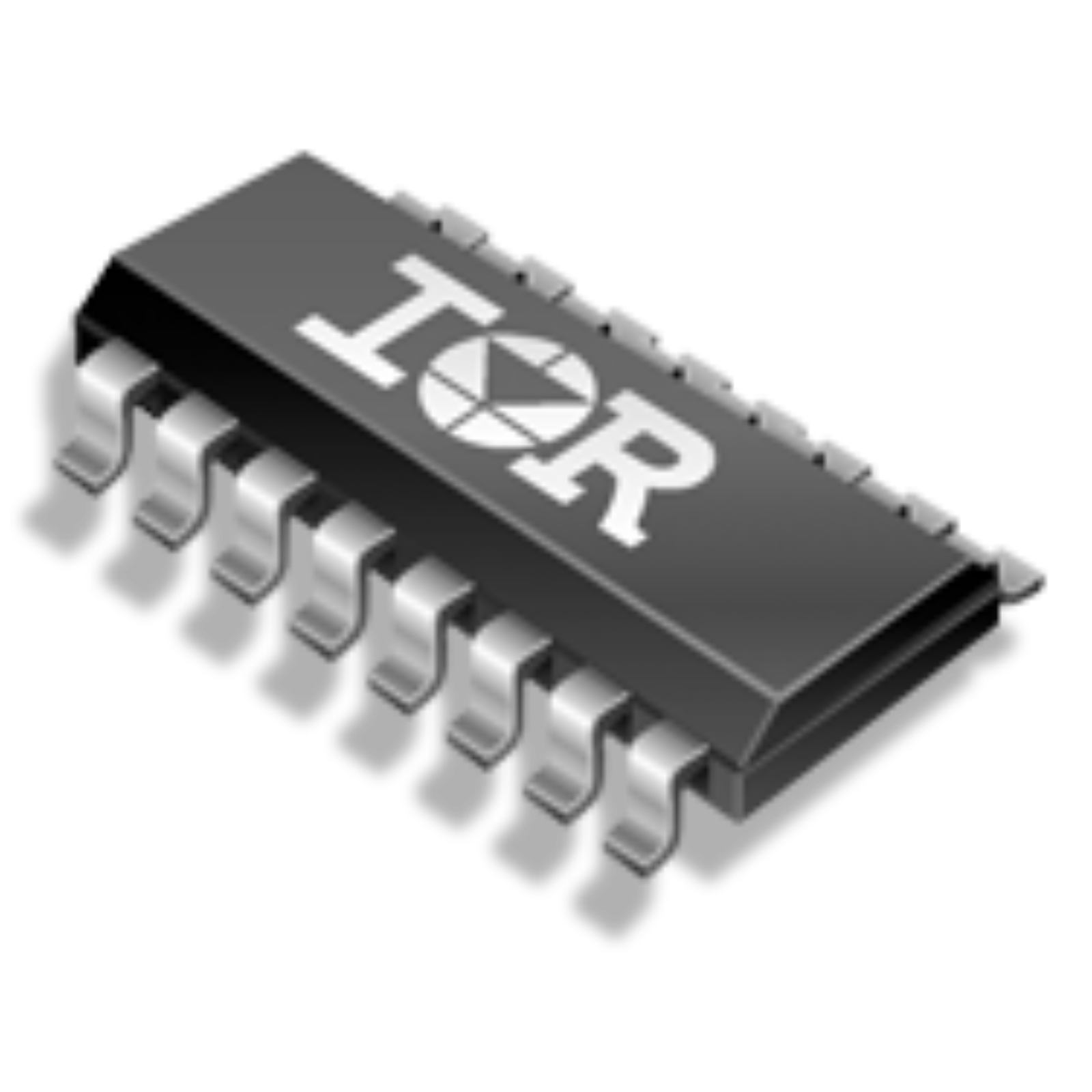

  • Infineon英飞凌IRS20957SPBF音频放大器IC
