IR2104STRPBF栅极驱动器IC Infineon英飞凌

发布时间：2024-09-23 09:54:33     浏览：924

IR2104STRPBF栅极驱动器IC Infineon英飞凌

　　IR2104STRPBF是一款带关断功能的600V半桥栅极驱动器IC，适用于IGBT和MOSFET的驱动。以下是该芯片的详细介绍：

　　产品概述：

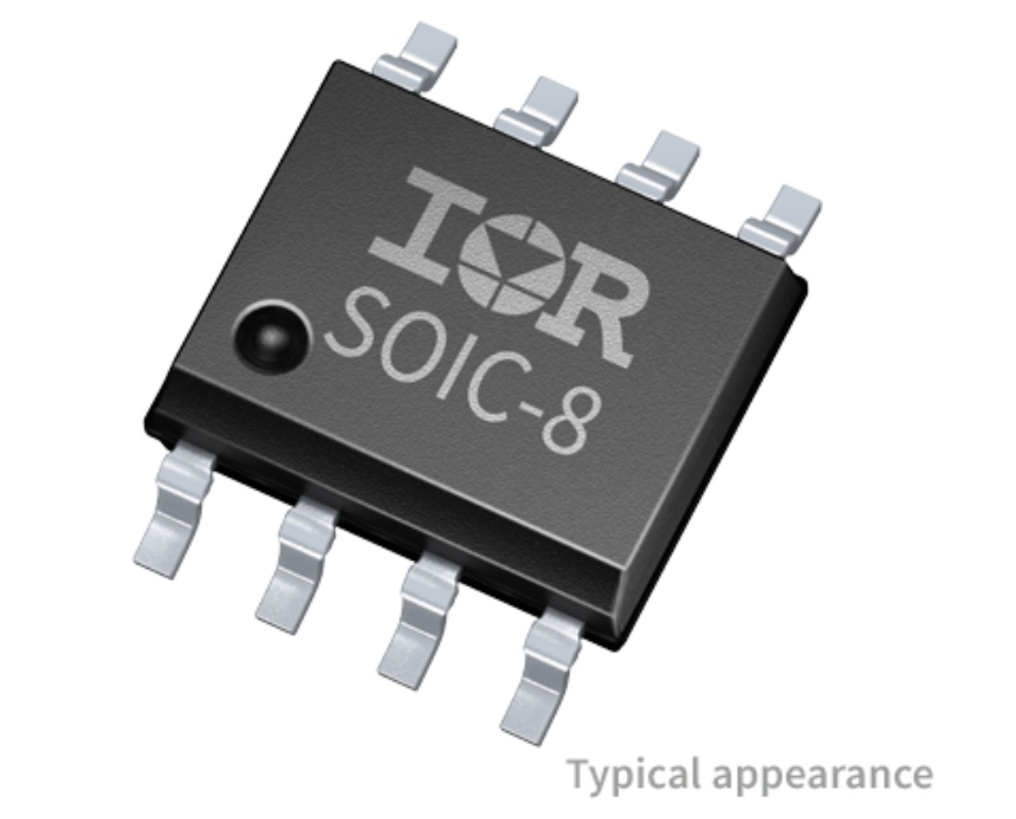

　　采用8引脚SOIC封装，可选8引脚PDIP封装。

　　低边栅极驱动器IC，适用于EiceDRIVER? 600V系列。

　　主要特点：

　　专为自举操作设计的浮动通道：适用于需要自举电路的半桥拓扑。

　　完全运行时的电压高达600V：支持600V电压等级的驱动应用。

　　容许负瞬态电压高：提供对负瞬态电压的容忍度，增强电路的鲁棒性。

　　不受dV/dt影响：降低开关瞬态过程中的电压变化率，提高系统稳定性。

　　栅极驱动供电电压范围：10至20V：适应多种电源电压需求。

　　欠压锁定：在电源电压低于设定值时，防止芯片工作，保护电路安全。

　　3.3V、5V和15V逻辑输入兼容：方便与不同逻辑电平的微控制器或信号源连接。

　　防止交叉传导逻辑：避免信号交叉干扰，提高系统可靠性。

　　双通道匹配传播延迟：确保两个通道的驱动信号同步，减少开关损耗。

　　内置死区时间：防止器件在短时间内连续导通，降低开关损耗和噪声。

　　高边输出与HIN输入同相：确保高边和低边驱动信号同步。

　　关断输入将关闭两个通道：方便实现半桥电路的快速关断。

　　应用领域：

　　太阳能系统解决方案

　　其他需要半桥栅极驱动的应用

　　技术参数：

　　输入电压范围：10V至20V

　　输出电流(吸收)：0.36A

　　输出电流(提供)：0.21A

　　工业认证

　　关断传播延迟：150ns

　　导通传播延迟：680ns

　　电源电压欠压锁定(开启)：8.9V

　　电源电压欠压锁定(关闭)：8.2V

　　电压等级：600V

　　IR2104STRPBF栅极驱动器IC是一款性能优异的半桥栅极驱动器，适用于各种高压、高速开关应用。
