AirBorn SC系列电缆连接器

发布时间：2024-10-14 10:37:45     浏览：1016

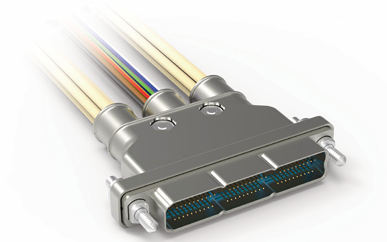

AirBorn SC系列电缆连接器

　　AirBorn SC 系列电缆连接器是一款高可靠性的多功能连接器，专为满足高频率信号传输和苛刻环境下的使用要求而设计。以下是该系列的主要特点和设计细节：

　　1. 主要特性

　　多功能性：SC 系列电缆支持双绞电缆、离散线、和 SMPM RF 选项，适用于 11、31 或 51 路配置。

　　高性能传输：该系列电缆适用于高速信号传输，符合 MIL-DTL-83513 标准，确保其在恶劣环境下的耐用性和稳定性。

　　灵活的配置：支持多种插头类型、护套材料和安装方式，能够根据具体的应用需求进行定制。

　　2. 结构设计

　　连接器类型：该系列连接器有针(Plug)和孔(Receptacle)配置，支持各种组合方式，确保广泛的应用适应性。

　　坚固性与可靠性：信号连接采用单件式无接缝结构，抗震抗冲击能力强，插入损耗低，接触电阻�。Ｖこて诳煽康牡缙有阅�。

　　SMPM RF 接头：SMPM RF 接头设计用于高频信号传输，支持直径为 1.27mm 的同轴电缆，特别适用于高频应用。

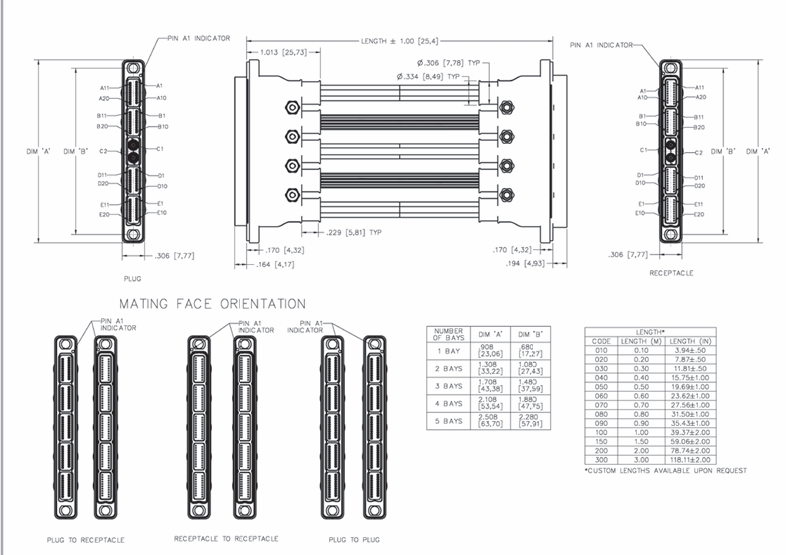

　　3. 尺寸和说明


　　4. 材料与表面处理

　　连接器�？榈牟牧希捍蟛糠帜？榈牟牧衔梁辖穑⑶腋萦τ眯枨蠼辛瞬煌谋砻娲恚缪艏趸�、电镀镍处理等，以增加耐腐蚀性和耐用性。

　　硬件材料：用于安装的螺钉和垫圈等部件材料包括不锈钢和合金钢，表面也经过电镀处理，以满足各种应用环境下的可靠性要求。

　　触点镀层：信号接触端子通常采用金镀层处理，以增强导电性能和抗氧化能力。

　　5. 应用领域

　　由于 SC 系列具备高密度、�？榛透咂荡淠芰Γ乇鹗视糜诤娇蘸教�、军事、通讯和工业自动化等需要高可靠性和高性能的应用环境。

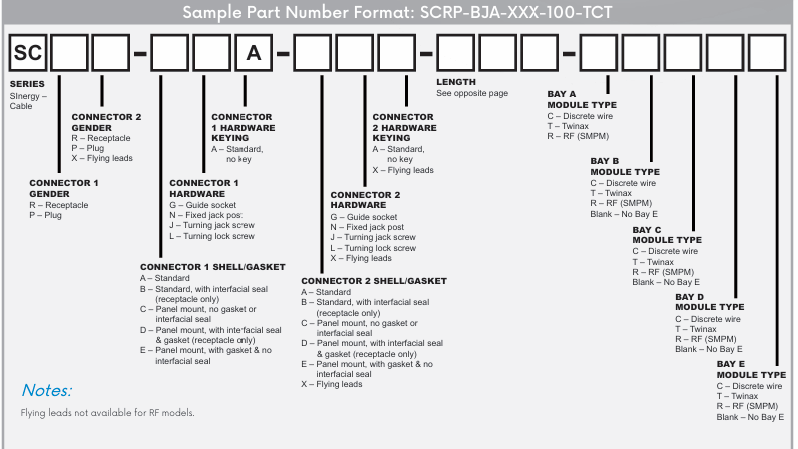

6.订购指南

AirBorn SC系列订购指南

更多AirBorn 连接器相关型号及产品信息可咨询新葡萄AMG创展。
