Connor-Winfield OX200-DK 12Vdc OCXO

发布时间：2024-11-18 08:55:58     浏览：1847

Connor-Winfield OX200-DK 12Vdc OCXO

　　OX200-DK是一款12V直流电驱动的烤箱补偿晶体振荡器(OCXO)，采用CO-8封装。该产品专为需要LVCMOS输出、极高频率稳定性、低抖动和低相位噪声的应用而设计。

Part NumberModel FamilyProduct TypePackageFrequency StabilityFrequency ToleranceSupply VoltageLogic FamilyFrequency RangeTemperature Range
OX200-DKOscillatorsOCXOTH CO-8 36x27mm+/-5ppb+/-200ppb12.0 VdcLVCMOS10 MHz-20 to 70c
OX200-DKVOscillatorsVCOCXOTH CO-8 36x27mm+/-5ppb+/-200ppb12.0 VdcLVCMOS10 MHz-20 to 70c
OX200-SCOscillatorsVCOCXOTH CO-8 36x27mm+/-1.5ppb+/-100ppb12.0 VdcLVCMOS10 MHz0 to 70c

　　产品特点：

　　OCXO技术：提供卓越的频率稳定性。

　　12V直流供电：满足特定电源要求。

　　CO-8封装：紧凑的尺寸，适合空间受限的应用。

　　频率稳定性：±5.0ppb，确保信号的精确性。

　　温度范围：-20至70°C，适用于广泛的环境条件。

　　LVCMOS输出：适用于低电压CMOS电路。

　　低抖动和相位噪声：提高信号完整性。

　　RoHS合规/无铅：环保生产，符合国际标准。

　　电气参数：

　　供电电压：11.4至12.6Vdc。

　　功耗：

　　启动时：9W

　　稳态：3W @ 25°C

　　输出特性：

　　高电平电压 (Voh)：3.0至3.6Vdc

　　低电平电压 (Vol)：0.2Vdc

　　占空比：45%至55%

　　输出电流：2.5mA

　　相位噪声：

　　1Hz偏移：-90dBc/Hz

　　10Hz偏移：-115dBc/Hz

　　100Hz偏移：-135dBc/Hz

　　1kHz偏移：-140dBc/Hz

　　10kHz偏移：-140dBc/Hz

　　频率稳定性：

　　中心频率：10.0MHz

　　频率校准：-100至100ppb

　　温度变化下的稳定性：±5.0ppb

　　供电电压变化下的稳定性：±1.0ppb(Vcc ±5%)

　　负载变化下的稳定性：±1.0ppb(负载 ±5%)

　　总公差：±200ppb

推荐资讯

  • TI德州仪器通用运算放大器
    TI德州仪器通用运算放大器 2022-01-21 17:15:56

    通用运算放大器是为通用而设计的。通用运算放大器的主要特点是价格低、产品体积大、范围广，其性能指标可适用于一般用途。

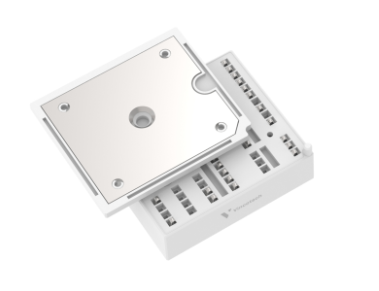

  • Vincotech MiniSKiiP? 2功率�？�600V/1200V工业驱动器和逆变器IGBT�？�
