  • CS101,CS102,CS103...CS109电流感应变压器Vanguard Electronics

    发布时间：2024-12-27 09:14:00     浏览：1678

    　　Vanguard Electronics 的 CS100 系列提供高可靠性电流感应变压器，旨在满足军事和航空航天应用的严格要求。这些变压器按照 MIL-PRF-27 规范制造，非常适合自动放置，并采用紧凑、扁平的设计。

    电流感应变压器电流感应变压器2

    　　低热膨胀：传递模塑封装可确保在温度范围内的稳定性。

    　　焊接内部连接：确保高可靠性和耐用性。

    　　防潮、抗冲击和浸入： 专为承受恶劣环境而设计。

    　　定制设计和修改： 提供各种尺寸和封装类型。

    　　型号:

    Vanguard
    P/N    		I
    max
    (Amps)    		ET
    ref
    (V-uS)    		   DCR
       max
      (Ohms)    		Inductance
    ref
    (mH)    		PackageTuns
    Ratio
    CS101620   1.02.8A-11:50
    CS1021240   1.24.7A-21:50
    CS1031340   1.24.4A-31:50
    CS104920   1.25.7A-11:100
    CS1051240   1.78.9A-21:100
    CS10622144   2.921.0A-41:100
    CS107640   5.623.0A-11:200
    CS1081380   7.935.0A-31:200
    CS10920288   6.086.0A-41:200

    　　电气规格:

    　　电感值：2.8~86mH

    　　最大电流：6~22A

    　　电感脉冲：20~288V/μS

    　　介电耐压：500 VAC

    　　匝数比：1：50 至 1：200

    　　DCR：1~6 Ohms

    　　工作温度：-55°C 至 +125°C

    　　储存温度：-60°C 至 +130°C

    　　绝缘电阻：最小 10K MOhms

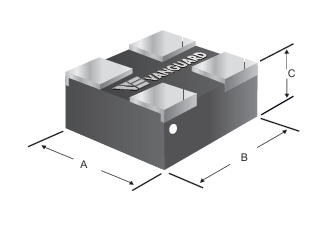

    　　封装选项：

    　　A-1 封装： 0.260 x 0.260 x 0.240 英寸

    　　A-2 封装： 0.410 x 0.410 x 0.240 英寸

    　　A-3 封装： 0.410 x 0.410 x 0.310 英寸

    　　A-4 封装： 0.535 x 0.535 x 0.310 英寸

    　　封装类型：

    　　提供通孔和鸥翼型封装。

    更多Vanguard Electronics相关产品请访问新葡萄AMG创展官网。
