Wi2Wi VNO5系列温控晶振(OCXO)

发布时间：2025-01-03 08:50:06     浏览：1956

　　Wi2Wi的VNO5系列是一款温控晶振(OCXO)，它在最苛刻的条件下也能确保精确的频率。这款产品具有超低相位噪声、在高振动环境中表现出色，并且采用了双重密封的石英晶体。VNO5系列还可以根据客户需求提供定制频率。Wi2Wi为客户提供样品以满足原型设计需求，同时具备大规模生产能力和竞争力的定价。

Wi2Wi VNO5系列温控晶振(OCXO)

　　产品规格如下：

　　尺寸：25.40mm x 22.00mm x 13.00mm

　　频率范围：10.000MHz 至 50.000MHz

　　电源电压范围：3.3V 至 12.0V(±5%)

　　温度变化最大：±5.0至±100 ppb

　　电源电压变化最大(5%电荷)：±2.0 ppb

　　负载变化最大(10%电荷)：±2.0 ppb

　　年老化最大：±200 ppb

　　校准(@ +25°C)：开机后3分钟内最大±100 ppb

　　存储：-55°C 至 +85°C

　　频率调谐：最小±500 ppb

　　电压控制范围：0.0至Vref V

　　频率调整：

　　参考电压输出(±2.0%)：+5.0 V

　　斜率：单调且正向

　　线性度最大：10%

　　电源功率：

　　开机后3分钟内最大：5W

　　稳态@ 25°C 最大：1.5W

　　输出：

　　TTL/CMOS或LVCMOS：3.3至5.0 V

　　正弦波：0.0至6.0 dBm

　　负载：

　　TTL/CMOS或LVCMOS：15 pF

　　正弦波：50 Ω

　　相位噪声(典型值)：

　　@ 1 Hz：-90 dBc/Hz

　　@ 10 Hz：-120 dBc/Hz

　　@ 100 Hz：-140 dBc/Hz

　　@ 1 kHz：-150 dBc/Hz

　　@ 10 kHz：-150 dBc/Hz

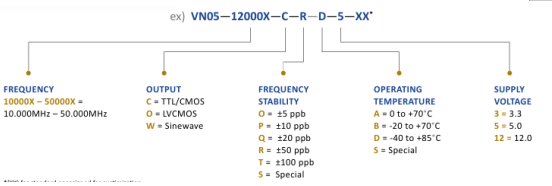

　　订购指南：

Wi2Wi VNO5系列温控晶振(OCXO)订购指南

更多Wi2Wi（PDI） 晶振晶体相关产品信息可咨询新葡萄AMG创展。

相关推荐：

Wi2Wi(PDI)恒温晶体振荡器OCXO

Wi2Wi(PDI)温度补偿晶体振荡器TCXO

Wi2Wi QPL振荡器MIL-PRF-55310

更多Wi2Wi品牌相关产品信息可咨询新葡萄AMG创展。

推荐资讯

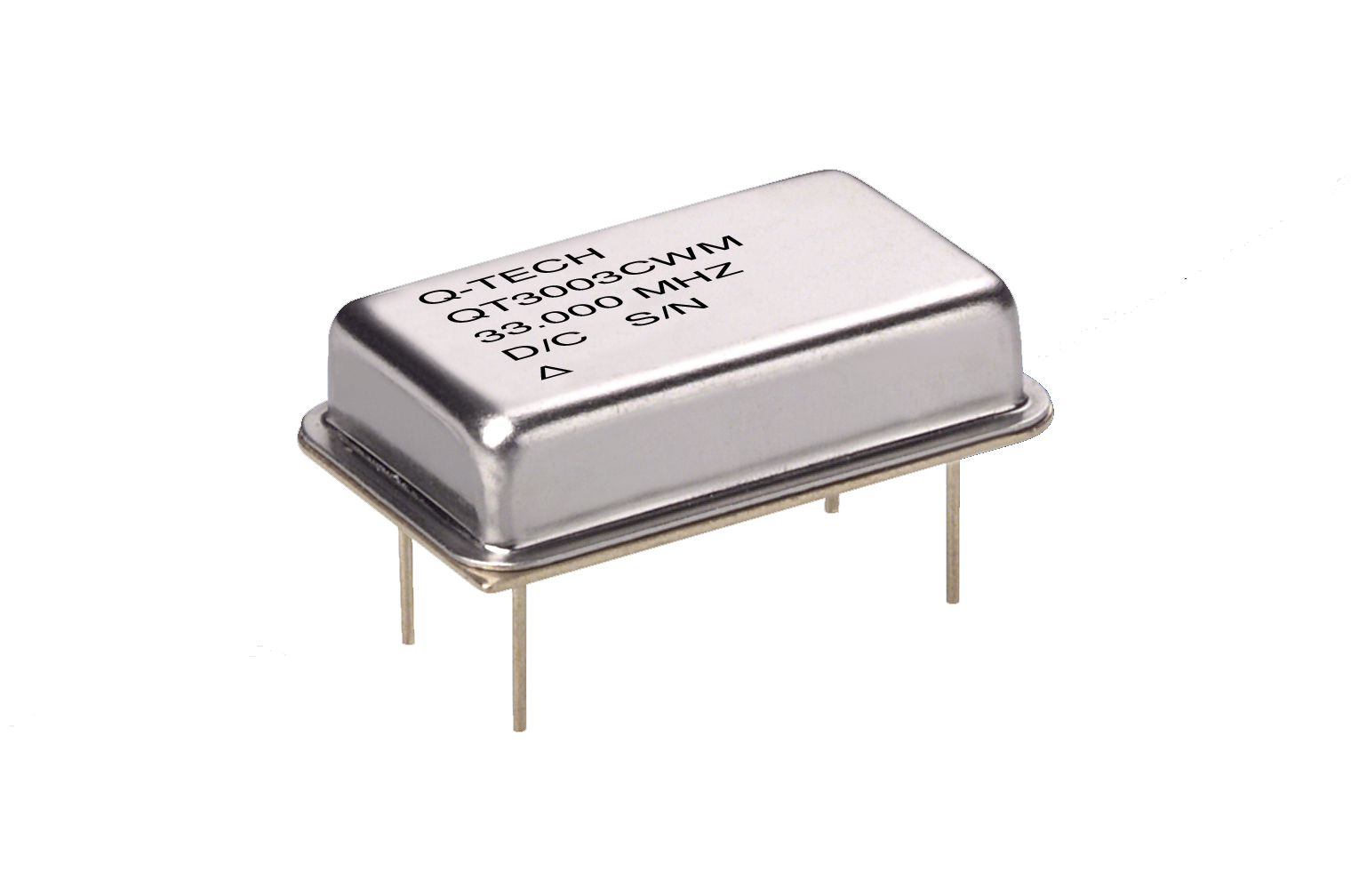

  • Q-Tech用于军事、国防和航空电子 TCXO产品
    Q-Tech用于军事、国防和航空电子 TCXO产品 2021-07-20 16:59:43

    Q-Tech?模仿TCXO包含最早进的振荡器，具备低相位噪声、抖动和精密的温度巩固性。TCXO可在一个浸?(QT307x），贴片（QT308x），或鸥翼（QT309x）封装，并作为一个正方形或正弦波振荡器。

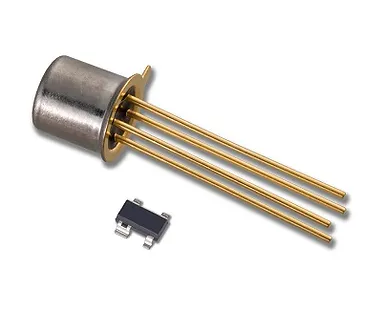

  • Linear Systems的SD210DE/SD214DE和SST210/SST214 N-Channel Lateral DMOS开关
