    KU PA 080090-08 A，GaAs-FET功率放大器Kuhne

    发布时间：2025-02-26 08:57:05     浏览：640

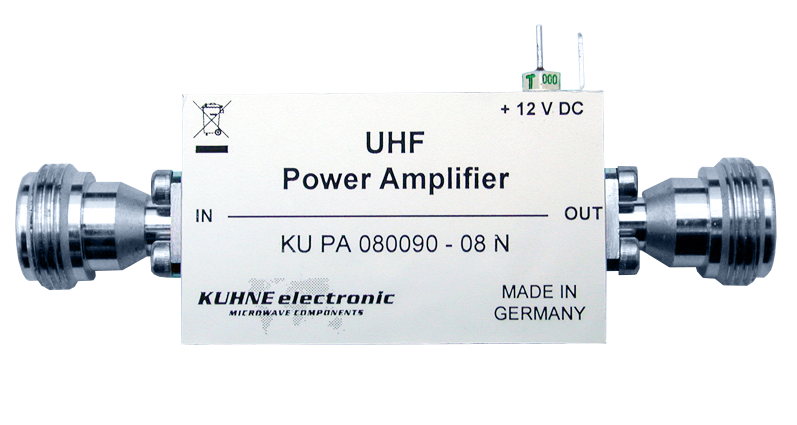

    KU PA 080090-08 A，GaAs-FET功率放大器Kuhne

    　　KU PA 080090-08 A, GaAs-FET Power Amplifier(砷化镓场效应晶体管功率放大器)

    　　技术规格：

    　　频率范围：800 MHz 至 900 MHz

    　　输入功率(P1dB)：最小 14 dBm

    　　最大输入功率：+17 dBm

    　　输出功率(P1dB)：

    　　典型 29 dBm(连续波)

    　　典型 800 mW(连续波)

    　　输出功率(P3dB)：

    　　典型 30 dBm(连续波)

    　　典型 1 W(连续波)

    　　输出功率(COFDM)：

    　　最小 23 dBm

    　　最小 200 mW

    　　增益(小信号)：最小 15 dB

    　　增益平坦度(小信号)：±0.5 dB(典型)

    　　谐波抑制：最小 28 dB @ 28.7 dBm

    　　三阶互调失真(IM3)：最小 46 dBc @ 24.7 dBm PEP

    　　效率：最小 20% @ 29 dBm(连续波)

    　　供电电压：+12 V 至 +14 V DC

    　　静态电流：典型 0.35 A

    　　工作温度范围：-20°C 至 +55°C

    　　负载驻波比：最大 1.8:1

    　　输入/输出连接器：N型母头，50欧姆

    　　外壳材质：铣铝

    　　尺寸：50 mm × 30 mm × 22 mm

    　　重量：90 g(典型)

    　　应用：

    　　低功耗应用

    　　驱动放大器

    　　模拟和数字传输系统

    Alaris Kuhne是高频和微波领域过程与测量技术解决方案的领先企业。深圳市新葡萄AMG创展科技有限公司，优势代理销售Alaris Kuhne产品，欢迎咨询。
