    Gamma SM-2.5,SM-5,SM-10,SM-15,SM-25,SM-30高压直流转换器

    发布时间：2025-03-10 09:27:31     浏览：1211

    　　GAMMA "SM" 系列提供一系列高压直流到直流转换器。它们的小尺寸和PC板安装能力使它们非常适合低电流、高电压应用。输出电压与输入电压成正比，并且从大约10%到最大输出电压是线性的。高转换器频率允许通过添加外部输出电容进一步减少低输出纹波。浮动输出配置使用户可以选择正或负输出。

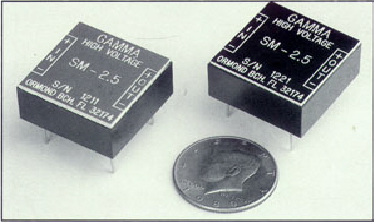

    Gamma SM-2.5,SM-5,SM-10,SM-15,SM-25,SM-30高压直流转换器

    型号输出电压范围 (VDC)输出电流 (uA)输入电压输入电流
    SM-2.50 到 25020000 到 12 VDC  85 mA
    SM-50 到 5001000
    SM-100 到 1000250
    SM-150 到 1500200
    SM-250 到 2500200
    SM-300 到 3000100

    　　电气特性(Electrical Characteristics)：

    　　输入电压：0到12伏直流电

    　　输入电流：85毫安(满载)

    　　输出电压：与输入电压成比例(见表)

    　　输出电流：见表

    　　负载调节：5%(从空载到满载)

    　　纹波：小于0.5%峰峰值

    　　绝缘强度：大于3500伏直流电输入/输出

    　　应用领域(Applications)：

    　　喷墨打印机(Ink Jet Printers)

    　　光电探测器(Photo Detectors)

    　　气相色谱(Gas Chromatography)

    　　阴极射线管聚焦与偏压(CRT Focus & Bias)

    　　盖革管(Geiger Tubes)

    　　电离室(Ionization Chambers)

    　　光电倍增管(Photomultiplier Tubes)

    　　物理特性(Physical Characteristics)：

    　　尺寸：1.25英寸 x 1.25英寸 x 0.63英寸(高)

    　　体积：0.98立方英寸

    　　重量：大约1.5盎司

    　　封装：固体封装

    　　接线端子：4个引脚(直径0.043英寸孔)

    　　环境特性(Environmental Characteristics)：

    　　温度范围：-20°C到+70°C


    推荐资讯

    • Murata村田MYSGK1R830ERSR电源�？榈奶娲≡�：cyntec MSN12VD30-FR
      Murata村田MYSGK1R830ERSR电源�？榈奶娲≡�：cyntec MSN12VD30-FR 2024-11-25 09:15:12

      村田的MYSGK1R830系列是一款小型、高功率密度的DC-DC转换器，适用于嵌入式应用，具有最大30A输出电流、可调输出电压0.7至1.8Vdc、高效率（最高89.6%）、过流和短路保护等特点，广泛应用于FPGA/CPU供电、数据通信/电信系统等领域。其替代方案cyntec MSN12VD30-FR提供了更广的输入电压范围和灵活的输出电压调整，适合替代MYSGK1R830ERSR，但在选择时需根据具体应用需求评估技术规格的差异。

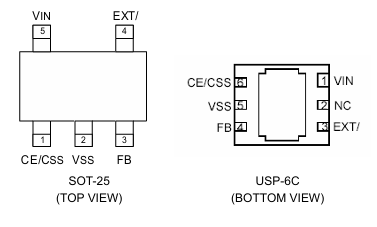

    • Torex XC9220/XC9221降压型DC-DC电源�？�
