      • EZ-34-CU 50Ω同轴电缆EZ Form Cable

      发布时间：2025-03-12 09:25:59     浏览：456

      　　EZ-34-CU 是一款高性能的 50Ω 同轴电缆，适用于高频信号传输。该电缆采用银镀铜(SPC)中心导体和铜外导体，具有优异的电气性能和机械特性，广泛应用于通信、航空航天、医疗设备等领域。

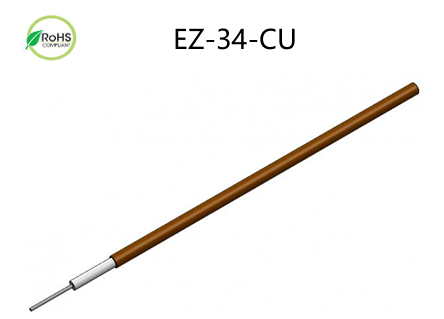

      EZ-34-CU 50Ω同轴电缆EZ Form Cable

      　　主要特性

      　　阻抗：50Ω ± 3.0

      　　最高工作频率：153 GHz

      　　屏蔽效能：>165 dB

      　　温度范围：-55℃ 至 +100℃

      　　RoHS 合规：是

      　　连续工作电压：750V

      　　最大工作频率：153GHz

      　　传播速度：69.50%

      　　耐压：2,000VRMS @ 60 Hz

      　　最小内弯半径英寸 (in)：0.05

      　　最小内弯半径毫米 (mm)：1.27

      　　重量(lbs/100ft)：0.21

      　　重量(kg/100m)：0.31

      　　衰减特性(典型值，每 100 英尺)

      频率 (GHz)衰减 (dB)
      0.533.5
      147.5
      5110
      10159
      18225
      26.5265
      40333
      50377
      65437
      90525


      　　功率特性(CW @ 20°C，最大值)

      频率 (GHz)功率 (W)
      0.535
      125
      511
      108
      186
      26.55
      403.7
      503.3
      652.8
      902.4

      尺寸规格

      参数单位数值
      外导体直径英寸 (in)0.034
      外导体直径毫米 (mm)0.86
      中心导体直径英寸 (in)0.008
      中心导体直径毫米 (mm)0.2
      介质直径英寸 (in)0.026
      介质直径毫米 (mm)0.66

      材料组成

      部件材料
      外导体铜
      外导体镀层无
      介质PTFE（聚四氟乙烯）
      中心导体银镀铜（SPC）
