Linear Systems PAD50DFN低漏电流二极管

发布时间：2025-03-19 09:16:12     浏览：476

Linear Systems PAD50DFN低漏电流二极管

　　产品名称

　　PAD-DFN 系列低漏电流二极管

　　产品特点

　　高反向击穿电压：反向击穿电压(BVR)≥ -30V。

　　低反向电容：反向电容(Crss)≤ 2.0pF。

　　低漏电流：最大反向漏电流(IR)根据型号不同，PAD5DFN 型号为 -5pA，PAD50DFN 型号为 -50pA。

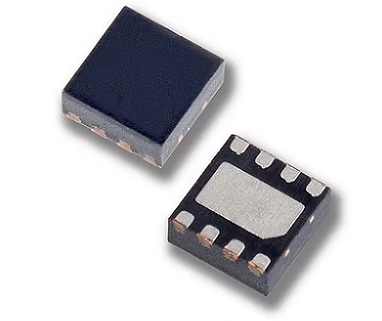

　　高可靠性：采用 8 引脚 DFN 封装，体积小且非磁性。

　　高功率耗散能力：连续功耗可达 300mW。

　　绝对最大额定值

　　温度范围：

　　存储温度：-55°C 至 +150°C。

　　工作结温：-55°C 至 +150°C。

　　最大功耗：300mW(25°C 时)。

　　最大电流：

　　正向电流：10mA。

　　功耗降额：超过 25°C 时，每升高 1°C，功耗需降低 2.8mW。

　　电气特性(25°C 时)

　　反向击穿电压(BVR)：-30V(IR = -1?A)。

　　正向电压(VF)：0.8V 至 1.5V(IF = 5mA)。

　　反向电容(Crss)：1.5pF(VR = -5V，f = 1MHz)。

　　应用场景

　　该系列二极管适用于以下场景：

　　运算放大器保护：限制输入差分电压，保护运算放大器免受过压损坏。

　　采样保持电路：减少由 JFET 开关栅极电容耦合的偏移电压。

　　订购型号：

　　PAD1 DFN 8L RoHS

　　PAD2 DFN 8L RoHS

　　PAD5 DFN 8L RoHS

　　PAD10 DFN 8L RoHS

　　PAD20 DFN 8L RoHS

　　PAD50 DFN 8L RoHS

　　PAD100 DFN 8L RoHS

　　PAD1 TO-72 3L RoHS

　　PAD2 TO-72 3L RoHS

　　PAD5 TO-72 3L RoHS

　　PAD10 TO-72 3L RoHS

　　PAD20 TO-72 3L RoHS

　　PAD50 TO-72 3L RoHS

　　PAD100 TO-72 3L RoHS

　　JPAD1 TO-92 2L RoHS

　　JPAD2 TO-92 2L RoHS

　　JPAD5 TO-92 2L RoHS

　　JPAD10 TO-92 2L RoHS

　　JPAD20 TO-92 2L RoHS

　　JPAD50 TO-92 2L RoHS

　　JPAD100 TO-92 2L RoHS

　　PAD1 SOT-23 3L RoHS

　　PAD2 SOT-23 3L RoHS

　　PAD5 SOT-23 3L RoHS

　　PAD10 SOT-23 3L RoHS

　　PAD20 SOT-23 3L RoHS

　　PAD50 SOT-23 3L RoHS

　　PAD100 SOT-23 3L RoHS

　　PAD1 Die

　　PAD2 Die

　　PAD5 Die

　　PAD10 Die

　　PAD20 Die

　　PAD50 Die

　　PAD100 Die

相关推荐：

JFET双通道放大器Linear Systems

JFET单通道放大器Linear Systems

新葡萄AMG创展优势代理Linear Systems产品，价格优惠，欢迎咨询。
