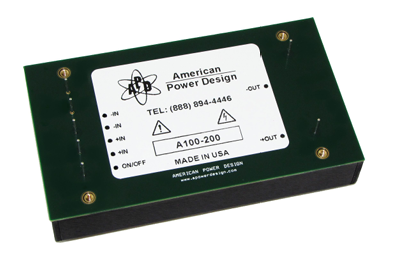

美国American Power Design A100系列高压DC-DC转换器100W,48-200V

发布时间：2025-03-27 09:19:10 浏览：338

　　A100系列高压直流/直流转换器是美国American Power Design, Inc.生产的一款高性能电源产品。

美国American Power Design A100系列高压DC-DC转换器100W,48-200V

REPRESENTATIVE MODEL LISTING
OUTPUT SPECIFICATIONS		MODEL NUMBER/INPUT RANGE
VOLTAGE	CURRENT	10-20VDC		18-36VDC		36-72VDC
VOLTAGE	CURRENT	Non-RoHs	RoHs	Non-RoHs	RoHs	Non-RoHs	RoHs
48 Vdc	2.1A	A100-48	A100-48/Y	A100-48/A	A100-48/A/Y	A100-48/C	A100-48/C/Y
75 Vdc	1.3A	A100-75	A100-75/Y	A100-75/A	A100-75/A/Y	A100-75/C	A100-75/CY
100Vdc	1.0A	A100-100	A100-100/Y	A100-100/A	A100-100/A/Y	A100-100/C	A100-100/C/Y
120 Vdc	833 mA	A100-120	A100-120/Y	A100-120/A	A100-120/A/Y	A100-120/C	A100-120/C/Y
140 Vdc	714 mA	A100-140	A100-140/Y	A100-140/A	A100-140/A/Y	A100-140/C	A100-140/C/Y
150 Vdc	666 mA	A100-150	A100-150/Y	A100-150/A	A100-150/A/Y	A100-150/C	A100-150/C/Y
160 Vdc	625 mA	A100-160	A100-160/Y	A100-160/A	A100-160/A/Y	A100-160/C	A100-160/C/Y
180 Vdc	555 mA	A100-180	A100-180/Y	A100-180/A	A100-180/A/Y	A100-180/C	A100-180/C/Y
200 Vdc	500 mA	A100-200	A100-200/Y	A100-200/A	A100-200/A/Y	A100-200/C	A100-200/C/Y

　　电气规格

　　输入电压范围：10-20Vdc、18-36Vdc、36-72Vdc。

　　输出电压范围：可选择从48Vdc到200Vdc的任何输出电压。

　　最大输出功率：100W。

　　效率：典型值为90%。

　　短路保护：持续短路保护。

　　开关频率：130 kHz。

　　输出隔离：1000 Vdc。

　　输入/输出电容：<100pF。

　　高调节精度：电压精度为±1%，线性调节为±0.2%，负载调节为±0.3%。

　　低输出纹波：输出纹波小于0.3% P-P。

　　温度稳定性：温度稳定性为±0.02%/°C。

　　电磁干扰(EMI/RFI)：六面屏蔽，外壳连接到-输入端以减少噪声。

　　物理规格

　　尺寸：2.75 x 4.8 x 0.92英寸(约69.85 x 121.92 x 23.37毫米)。

　　重量：13.5盎司(约382.7克)。

　　外壳材料：黑色阳极氧化铝，非导电基板。

　　封装材料：UL 94V-0环氧树脂。

　　应用场景

　　高压应用：适用于需要高电压输出的应用，如某些工业设备、实验室设备等。

　　宽输入电压范围：适合输入电压波动较大的环境。

　　高效率和低纹波：适用于对电源质量要求较高的设备，如精密仪器等。

深圳市新葡萄AMG创展科技有限公司优势代理销售American Power Design(APD)高压DC/DC转换器产品，欢迎咨询了解。

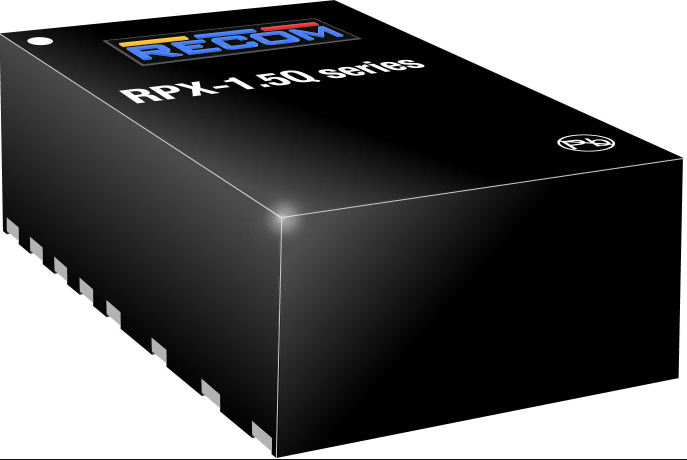

上一篇: RECOM RPX-1.5Q：高性能车规级降压转换器�？�
