    • Glenair MWDM2L-25USP1,MWDM2L-37USP1 Micro-D连接器

    发布时间：2025-06-26 09:29:44     浏览：173

    　　Glenair 的 Sav-Con? Micro-D 连接器保护器(型号 MWDM2L)专为保护昂贵设备而设计，采用 TwistPin 接触技术 和 一体式铝合金外壳，可有效减少插拔磨损，适用于测试设备、航天级仪器等精密应用场景。

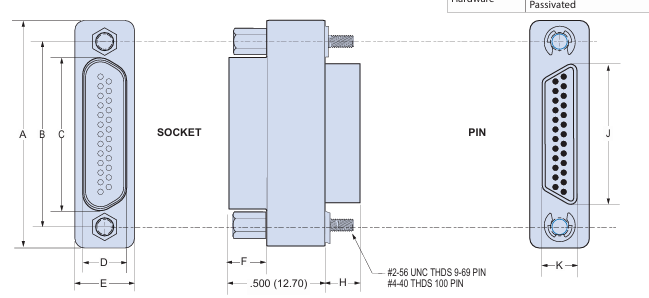

    　　型号尺寸：

    Glenair MWDM2L-25USP1,MWDM2L-37USP1 Micro-D连接器



    SizePart NumberA Max.B  C Max.D Max.  E Max.FH  JMax.K Max
    In.mm.In.
    ±.003    		mm.
    ±0.08    		In.mm.In.mm.In.mm.In.
    ±.003    		mm.
    ±0.08    		In.
    ±.003    		mm
    ±.08    		In.mm.In.mm.
    9 MWDM2L-9USP1785 19.94 .565 14.35 .400 10.16 .250 6.35 308 7.82 .195 4.95 .183 4.65 333 8.46 .184 4.67
    15 MWDM2L-15USP1.935 23.75 .715 18.16 .551 14.00 .250 6.35 308 7.82 .195 4.95 .183 4.65 483 12.27 .184 4.67
    21 MWDM2L-21USP11.085 27.56 .865 21.97 .701 17.81 .250 6.35 308 7.82 .195 4.95 .183 4.65 633 16.08 .184 4.67
    25 MWDM2L-25USP11.185 30.01 .965 24.51 801 20.35 .250 6.35 .308 7.82 .195 4.95 .183 4.65 .733 18.62 .184 4.67
    31 MWDM2L-31USP11.335 33.91 1.115 28.32 .951 24.16 .250 6.35 308 7.82 195 4.95 .183 4.65 .883 22.43 .184 4.67
    37 MWDM2L-37USP11.485 37.72 1.265 32.13 1.101 27.96 .250 6.35 .308 7.82 .195 4.95 .183 4.65 1.033 26.24 .184 4.67
    51 MWDM2L-51USP11.435 36.45 1.215 30.86 1.051 26.70 .296 7.52 351 8.92 .195 4.95 .183 4.65 .983 24.97 .228 5.79
    51-2MWDM2L-51-2USP11.835 46.61 1.615 41.02 1.450 36.83 .250 6.35 .308 7.82 .195 4.95 .183 4.65 1.384 35.15 .184 4.67
    67 MWDM2L-67USP12.235 56.77 2.015 51.18 1.850 46.99 .250 6.35 308 7.82 .195 4.95 .183 4.65 1.784 45.31 .184 4.67
    69 MWDM2L-69USP11.735 44.07 1.515 38.48 1.350 34.29 .296 7.52 .351 8.92 .195 4.95 .183 4.65 1.284 32.61 .228 5.79
    75 MWDM2L-75USP12.080 52.80 1.705 43.30 1.450 36.80 .296 7.52 .351 8.92 .195 4.95 .183 4.65 1.384 35.20 .228 5.79
    100 MWDM2L-100USP12.170 55.12 1.800 45.72 1.451 36.86 333 8.46 .394 10.01 .195 4.95 .183 4.65 1.383 35.13 .270 6.86
    130 MWDM2L-130USP12.520 64.00 2.160 54.86 1.795 45.60 .333 8.46 394 10.01 195 4.95 .183 4.65 1.735 44.07 .270 6.86


    　　典型应用

    　　航天/军工电子设备

    　　高精度测试仪器

    　　需要频繁插拔的连接器保护

    　　技术规格

    　　外壳材料：铝合金 6061-T6(化学镀镍)

    　　接触件：镀金铜合金

    　　绝缘体：玻璃纤维增强 LCP(耐高温塑料)

    　　硬件：300 系列不锈钢(钝化处理)

    　　锁紧机制：标准螺纹(#2-56 UNC 用于 9–69 针，#4-40 用于 100 针)

    Glenair连接器是全球知名的高端品牌，广泛应用于航天航空、军用、舰载、精密制造等场合。深圳市新葡萄AMG创展科技有限公司，授权代理销售Glenair产品，并提供技术支持。欢迎咨询。
