    Winchester TRU-15032 HN(f-m)直角射频同轴适配器

    发布时间：2025-06-27 09:07:41     浏览：198

    　　Winchester TRU-15032是一款 直角型射频同轴适配器，采用 HN型(f-m)接口，符合 MIL-STD-348 标准，适用于 50Ω 阻抗 的高频信号传输。该适配器采用 直角设计，便于在空间受限的应用场景中使用，如军工、航空航天、通信设备等。

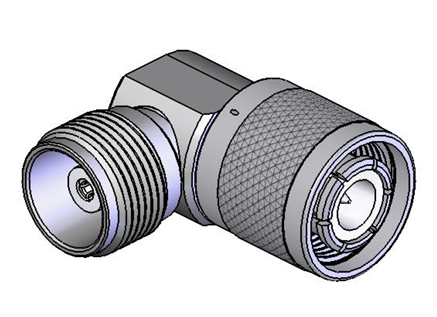

    Winchester TRU-15032 HN(f-m)直角射频同轴适配器

    　　电气性能

    　　阻抗：50Ω(标称值)

    　　接口标准：MIL-STD-348(HN型公母接口)

    　　机械结构

    　　直角设计：优化空间布局，适用于紧凑安装

    　　重量：约 0.198磅(90克)

    　　材料：

    　　绝缘体：PTFE(特氟龙，ASTM-D1710)

    　　外接触指：铍铜(C17300，ASTM-B196)

    　　其他金属部件：黄铜(C36000，ASTM-B16)

    　　密封垫：硅橡胶(A-A-59588A)

    　　表面处理：

    　　中心接触件：镀银(增强导电性)

    　　其他金属部件：镀镍(防腐蚀)

    　　应用领域

    　　军工与航空航天：雷达、通信设备

    　　工业设备：高频测试仪器、射频连接

    　　科研与实验室：高可靠性信号传输

    Winchester是一家高可靠性连接器制造厂商，具备AS9100和AS7003航空航天质量体系认证，为全球客户提供同轴线缆、微波连接器产品。其产品被广泛应用于军用、航空航天、通信测试领域。

    深圳市新葡萄AMG创展科技有限公司，授权代理Winchester连接器产品，欢迎咨询。
