JCC12K0T18K0S1R Ku波段同轴环形器12-18GHz JQL Technologies

发布时间：2025-10-20 09:00:42     浏览：563

　　JCC12K0T18K0S1R 是一款专为 Ku波段(12-18 GHz) 高频应用设计的高性能 微波环形器，采用 钢制镀镍结构，具备低损耗、高隔离度、宽温适应等特性，广泛应用于 卫星通信、雷达系统、微波测试设备 等领域。

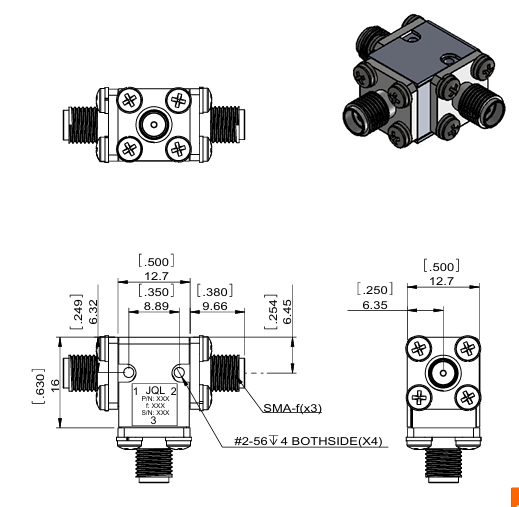

JCC12K0T18K0S1R Ku波段同轴环形器

　　性能参数

　　频率范围(Frequency)：12.000–18.000 GHz

　　工作温度(Operating Temperature)：-30°C ~ +70°C

　　插入损耗(Insertion Loss)：≤ 0.6 dB

　　隔离度(Isolation)：≥ 20.0 dB MIN

　　回波损耗(Return Loss)：≥ 17.7 dB MIN

　　正向/反向功率(Power)：10W(连续波)

　　方向性(Direction): CW(顺时针)

　　接口类型: SMA-f(3个端口)

　　安装方式: #2-56 螺丝孔(4处对称设计)

　　材料：钢制结构+镀镍工艺

其他相关型号：

Part NumberBand (GHz)Bandwidth (GHz)IsolationIns LossVSWRAvg Power
JCC12K0T18K0S1R12.00~18.00Full200.61.310
JCC12K7T14K5S1R12.70~14.50Full200.401.2510
JCC13K0T15K0S1R13.00~15.00Full200.401.2510
JCC15K0T18K0S1R15.00~18.00Full19.00.501.2010
JCC15K0T18K0S0R15.00~18.00Full190.401.2610
JCC16K0T22K0S216.00~22.00Full18.00.501.310
JC2C16K75T17K25T1S116.75~17.25Full440.81.2510
JCC17K0T20K0S017.00~20.00Full220.41.1510
JCC17K0T22K0K117.00~22.00Full18.00.51.28
JCC17K7T19K7SFSFSM117.70~19.70Full200.41.2210

　　JQL Technologies是一家领先的射频和微波设备制造商，公司主要设计和生产高性能射频/微波组件，包括滤波器、隔离器与环行器、定向耦合器、功率分配器/合路器、混合器、终端等。深圳市新葡萄AMG创展科技有限公司，优势代理销售JQL产品，欢迎咨询。
