ART1K6FH,ART1K6FHS,ART1K6FHG LDMOS射频功率晶体管Ampleon

发布时间：2025-11-03 08:59:53     浏览：438

　　Ampleon ART1K6FH、ART1K6FHS 和 ART1K6FHG 是 1600W 的 LDMOS 射频功率晶体管，频率范围覆盖 1MHz 至 425MHz。它们在多种应用中表现出色，包括但不限于等离子体发生器、MRI 系统、CO? 激光器、粒子加速器、FM 广播、VHF 电视和非蜂窝通信等。

Ampleon ART1K6FH,ART1K6FHS,ART1K6FHG LDMOS射频功率晶体管

型号封装类型引脚定义
ART1K6FHSOT539AN1-2:Drain, 3-4:Gate, 5:Source
ART1K6FHSSOT539BN（同ART1K6FH，封装优化）
ART1K6FHGSOT1248C（无耳设计，散热增强）

　　关键参数：

　　功率：1600 W

　　工作电压(VDS)：50V / 55V

　　漏源电压(VDS)：最大 177V。

　　栅源电压(VGS)：-9V 至 +13V。

　　典型增益(Gp)：28.7 dB @ 108MHz

　　效率(ηD)：77.3% @ 108MHz

　　存储温度(Tstg)：-65°C 至 +150°C。

　　结温(Tj)：最高可达 225°C。

　　电气性能

　　高击穿电压(VDS ≤ 55V)

　　集成ESD保护，支持Class C操作

　　宽带设计，适用于多种应用场景

　　热管理

　　热阻(Rth(j-c))：0.077 K/W

　　瞬态热阻抗(Zth(j-c))：0.018 K/W @ 10%占空比

　　鲁棒性

　　可承受VSWR ≥ 65:1的负载失配

　　应用领域

　　工业与医疗：等离子发生器、MRI系统、CO2激光器

　　广播：FM收音机、VHF电视

　　通信：非蜂窝通信、UHF雷达

Ampleon是一家全球领先的射频和功率半导体解决方案提供商，提供包括射频功率放大器、收发器、射频开关、驱动电路和功率控制器等在内的广泛产品线，适用于4G LTE、5G NR基础设施、广播、工业等多个领域，深圳市新葡萄AMG创展科技有限公司优势分销Ampleon产品线，欢迎咨询了解。

推荐资讯

  • HI-2579低功耗CMOS双收发器HOLTIC
    HI-2579低功耗CMOS双收发器HOLTIC 2024-02-07 10:14:10

    HOLTIC HI-2579是一款低功耗的CMOS双收发器，集成了变压器，并且符合MIL-STD-1553 / MIL-STD-1760规范。它的设计旨在将协议IC或FPGA连接到具有双冗余MIL-STD-1553总线的系统中

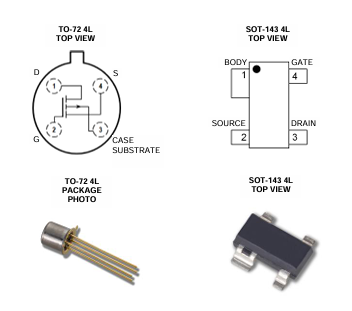

  • Linear Systems 3N163/3N164 P沟道MOSFET
