REC HSWM22801-351高功率WR-28开关26.5-40GHz

发布时间：2025-11-05 09:04:08     浏览：488

　　Renaissance Electronics Corporation (REC)的HSWM22801-351是一款非反射式单刀双掷(SPDT)宽带开关MMIC，工作频段覆盖 26.5 - 40 GHz(WR-28 波导频段)。采用低损耗微带结构和GaAs MMIC(砷化镓单片微波集成电路) 技术，具备高射频功率处理能力和紧凑型设计，适用于高性能毫米波通信、雷达、测试系统等应用。

REC HSWM22801-351高功率WR-28开关26.5-40GHz

　　规格参数

　　频率范围：26.5 - 40 GHz

　　隔离度：≥30 dB(最小)，典型值38 dB

　　插入损耗：

　　26.5-36GHz：2.3 dB(典型)，3.1 dB(最大)

　　36-40GHz：3.1 dB(典型)，3.9 dB(最大)

　　功率处理：+40 dBm(10W)最大值

　　切换速度：30 ns(典型值，50% DC至90% RF)

　　驱动延迟：21 ns(50% DC至10% RF)，25 ns(典型值)

　　偏置电压：+4V @ 25 mA(正向)，-25V @ 1 mA(反向)

　　RF接口：2.9mm female

　　控制接口：SMA female(TTL逻辑控制)

Renaissance Electronics & Communications, LLC 是一家专注于高可靠性无源和有源组件以及子系统的设计和制造公司，其产品广泛应用于军事和商业领域。HXI公司(已被Renaissance收购)是一家专注于射频和微波技术的公司，主要为国防、太空和航空市场提供广泛的产品线，包括低噪声放大器、功率放大器、频率倍增器、混频器/上变频器、波导隔离器和环行器以及PIN开关等，频率覆盖从18 GHz至110 GHz。深圳市新葡萄AMG创展科技有限公司优势供销Renaissance/HXI产品，欢迎咨询了解。

推荐资讯

  • MKU LNA 572 BF 超低噪声前置放大器5.7GHz Kuhne Electronic
    MKU LNA 572 BF 超低噪声前置放大器5.7GHz Kuhne Electronic 2025-07-21 08:53:43

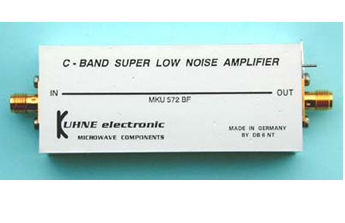

    Kuhne Electronic MKU LNA 572 BF 是一款专为5.7GHz频段（5710–5810MHz）设计的超低噪声前置放大器，具备卓越性能：噪声系数仅0.7dB（18°C时），增益≥25dB，可处理最大1mW输入功率。
