Glenair M83513/02-BN Micro-D连接器

发布时间：2025-11-11 10:27:34 浏览：374

　　M83513/02-BN 是由 Glenair 公司生产的一款高性能 Micro-D 连接器，属于军用规格 D-Sub 连接器系列。该产品符合 MIL-DTL-83513军用标准，专为需要高可靠性和环境适应性的严苛应用场景设计。

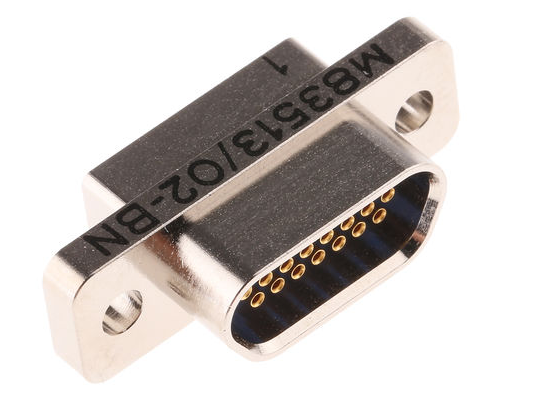

Glenair M83513/02-BN Micro-D连接器

　　规格参数

　　连接器类型：Micro-D 母头插座 (Socket)

　　位数：15针 (15 Position)

　　排数：2排

　　端接方式;焊杯 (Solder Cup)

　　安装角度：直式 (Straight)

　　外壳材料：铝合金 (Aluminum Alloy)

　　外壳镀层：化学镀镍 (Electroless Nickel)

　　触点材料：磷青铜 (Phosphor Bronze)

　　触点镀层：镀金 (Gold Over Nickel)

　　额定电流：3A (最大值)

　　工作温度：-55°C 至 +150°C

　　插拔寿命：500次插拔循环

　　适用线规：26 AWG (实心或绞合线)

　　绝缘材料：LCP (液晶聚合物)

　　磁导率：2.0 μΩ (最大值)

　　产品尺寸：23.75 × 15.98 × 7.87 mm

　　选型：

M83513/01 &/02 Solder Cup Part Numbers
Layout	Config.	Electroless Nickel Plated Aluminum Shell	Cadmium Plated Alumin um Shell	Passivated Stainless Steel Shell
9P	Plug	M83513/01-AN	M83513/01-AC	M83513/01-AP
9S	Receptacle	M83513/02-AH	M83513/02-AC	M83513/02-AP
15P	Plug	M83513/01-BN	M83513/01-BH	M83513/01-BP
15S	Receptacle	M83513/02-BN	M83513/02-BH	M83513/02-BP
21P	Plug	M83513/01-CN	M83513/01-CC	M83513/01-CP
21S	Receptacle	M83513/02-CN	M83513/02-CC	M83513/02-CP
25P	Plug	M83513/01-DN	M83513/01-DC	M83513/01-DP
25S	Receptacle	M83513/02-DN	M83513/02-DC	M83513/02-DP
31P	Plug	M83513/01-EN	M83513/01-EC	M83513/01-EP
31S	Receptacle	M83513/02-EH	M83513/02-EC	M83513/02-EP
37P	Plug	M83513/01-FN	M83513/01-FC	M83513/01-FP
37S	Receptacle	M83513/02-FN	M83513/02-FC	M83513/02-FP
51P	Plug	M83513/01-GN	M83513/01-GC	M83513/01-GP
51S	Receptacle	M83513/02-GN	M83513/02-GC	M83513/02-GP
100P	Plug	M83513/01-HN	M83513/01-HC	M83513/01-HP
100S	Receptacle	M83513/02-HN	M83513/02-HC	M83513/02-HP

Glenair连接器是全球知名的高端品牌，广泛应用于航天航空、军用、舰载、精密制造等场合。深圳市新葡萄AMG创展科技有限公司，授权代理销售Glenair产品，并提供技术支持。欢迎咨询。
