QTCC230 Q-Tech 32.768 kHz/1.5 MHz至133 MHz HCMOS石英晶体振荡器

发布时间：2025-11-25 09:05:16 浏览：398

　　Q-Tech Corporation 的QTCC230系列是低剖面(2.5×3.2mm)微型SMD晶体振荡器，工作频率为 32.768 kHz，工作频率范围为 1.5 至 133.0 MHz，电压支持1.8V、2.5V、3.3V(直流)，QTCC230振荡器采用密封表面贴装封装(可选 MIL-PRF-55310 军用屏蔽)，尺寸为 2.50 x 3.20 x 1.15 mm。

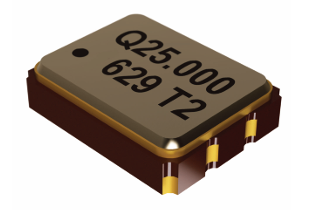

QTCC230

　　电气参数

参数	QTCC230L (3.3V)	QTCC230N (2.5V)	QTCC230R (1.8V)
频率范围	1.5MHz–133MHz	1.500MHz — 125.000MHz
频率范围	32.768kHz	32.768kHz
电压（Vdd）	3.3Vdc ± 10%	2.5Vdc ± 10%	1.8Vdc ± 10%
最大施加电压	-0.5 to +5.0Vdc		-0.5 to +3.6Vdc
(Vdd max)	-0.5 to +5.0Vdc		-0.5 to +3.6Vdc
供电电流	6 mA max. - < 20MHz	4.5 mA max. - < 20MHz	2.5 mA max. - < 40MHz
	7 mA max. - 20MHz ~ < 40MHz	5.5 mA max. - 20MHz ~ < 40MHz	3.5 mA max. - 40MHz ~ < 50MHz
	8 mA max. - 40MHz ~ < 50MHz	7 mA max. - 40MHz ~ < 80MHz	6.5 mA max. - 50MHz ~ < 80MHz
	9 mA max. - 50MHz ~ < 80MHz	7.5 mA max. - 80MHz ~ < 100MHz	7 mA max. - 80MHz ~ < 100MHz
	10 mA max. - 80MHz ~ < 100MHz	30 mA max. - 100MHz ~ < 125MHz	20 mA max. - 100MHz ~ < 125MHz
	40 mA max. - 100MHz ~ 125MHz
输出负载	最大15pF
启动时间	≤5ms
上升/下降时间	4ns (3.3V)、5ns (≤2.5V)
储存温度（Tsto）	-62?C to +125?C

　　主要特点

　　抗冲击能力: 通过20,000G(半正弦波，0.1ms)测试

　　工作温度: -55°C至+125°C(视型号而定)

　　频率稳定性: ±25ppm至±100ppm(依温度代码不同)

　　环�：瞎�: 无铅，符合RoHS标准

　　包装: 卷带封装(每卷1000颗)

　　其他特性:

　　三态输出控制(Pin 1)

　　支持军用级筛选(MIL-PRF-55310 Level B)

　　基波和三次泛音设计

　　应用领域

　　军事/航空: 制导武器、航空电子

　　通信: 以太网、SONET

　　工业: 导航、仪器仪表

　　嵌入式系统: 微处理器时钟

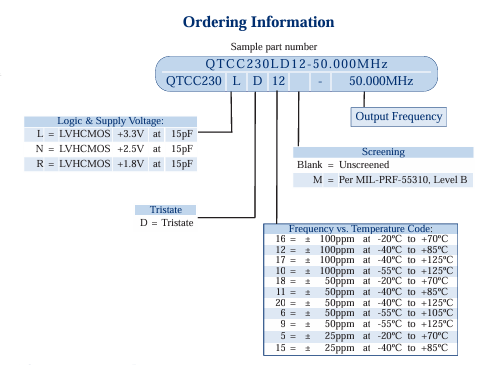

　　订购信息

QTCC230订购指南

深圳市新葡萄AMG创展科技有限公司授权代理销售Q-TECH产品，备件现货，欢迎与业界同行合作。
