GaGe高速数字化仪8/12/14/16位PCIe和PXIe数字化设备

发布时间：2025-11-28 10:20:25 浏览：532

　　GaGe数字转换器是业界领先的高性能数据采集设备，以高有效位数(ENOB)和信号保真度著称，专为需要高精度、高速度测量的应用而设计。

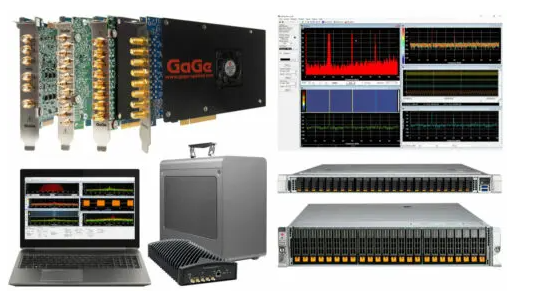

GaGe高速数字化仪

　　核心产品线

产品系列	分辨率 (bit)	量化电平数	最高采样率 (单通道)	最高采样率 (双通道)	输入带宽	板载内存	ENOB (典型)	通道数	主要应用
16-bit 系列	16	65,536	1 GS/s	1 GS/s	600 MHz	8 GB	12.1 bits	2,4	高精度信号分析、科研、医疗成像
14-bit 系列	14	16,384	500 MS/s	500 MS/s	250 MHz	8 GB	11.6 bits	2	工业测试、通信、雷达
12-bit 系列	12	4,096	6 GS/s	3 GS/s	1.75 GHz	8 GB	8.9 bits	1,2	宽带信号、雷达、激光雷达、高速通信
8-bit 系列	8	256	4 GS/s	2 GS/s	1.5 GHz	16 GB	7.6 bits	1,2	高速采集、无线通信、TOF、OCT

　　功能特性

　　数据流：支持 PCIe 实时数据流，可传输至 CPU/GPU/存储系统

　　FPGA 处理：可选 eXpert FPGA DSP 固件(FFT、平均、OCT、数据流)

　　软件支持：免费 SDK(C/C#、Python、LabVIEW、MATLAB)，PC 示波器软件

　　接口类型：PCIe、PXIe

　　典型应用：雷达、通信、激光雷达、医疗成像、质谱、生命科学、非破坏性检测

　　选型建议：

　　最高精度：16-bit 系列

　　高采样率+高分辨率平衡：12-bit 系列

　　超高速采集：8-bit 系列

　　中等精度与成本平衡：14-bit 系列

　　Gage高速数字化器的主要特点与优势

　　极速信号捕获——采样率高达6 GS/s，确保没有高速事件被忽视。

　　高分辨率，最高保真度——可选择8位、12位、14位或16位型号，实现速度与精度的完美平衡。

　　深度板载存储器——可存储更多数据，采样存储最多可达16 GB——非常适合长时间信号采集。

　　实时数据流——以6 GB/s的速度直接将数据流传输到GPU或高速存储，实现在线处理和实时分析。

　　高级触发——通过触发输入/触发输出功能和外部时钟同步，精确定位关键事件。

　　内置FPGA信号处理——eXpert DSP程序直接在板上处理FFT分析、信号平均、OCT等，以实现更快的结果。

　　无缝软件集成——使用 GaGeScope 软件轻松控制，或使用 C/C#、Python、LabVIEW 和 MATLAB 等 SDK 开发定制应用。

　　快速直观的设置——即插即用配置，让您快速上手——无需编程。

GaGe 是 Vitrek 旗下的高速数据采集品牌，主打高采样率、高分辨率的 PC 插卡式数字化仪和配套软件，深圳市新葡萄AMG创展科技有限公司，优势直接渠道提供GaGe产品订货服务，欢迎咨询。
