Vitrek 964i 高压开关系统 - 专业自动化高压测试解决方案
发布时间：2025-12-02 09:24:52 浏览：391

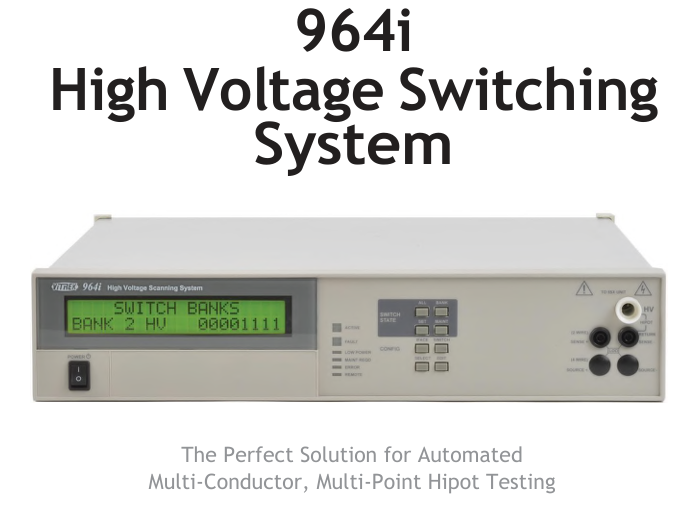

Vitrek 964i 高压开关系统 是一款专为 多导体高压测试(Hipot测试)
设计的全自动切换系统，适用于医疗线缆、工业连接器、PCB组件等需要高精度、高效率、高安全性的耐压测试场景。
该系统通过 64通道(可扩展)继电器阵列 实现自动化测试，大幅提升生产效率，降低人工操作风险，并提供 高精度、高重复性 的测试结果，是
医疗、军工、汽车电子等高端制造行业 的理想选择。
核心功能与优势
1. 全自动化高压测试，提升效率与安全性
告别手动切换：传统Hipot测试需人工逐点连接，效率低且风险高;964i 自动切换，测试速度提升 10倍以上。
减少人工干预：支持 无人值守测试，降低操作员高压暴露风险。
精准控制：切换时间 <5ms，确保测试时序精确可控。
2. 高通道数、高电压/电流能力
最大64通道(可级联扩展)，满足 多引脚、多导体 的复杂测试需求。
电压支持：3KV/7KV/10KV/15KV(DC或AC，频率<500Hz)。
电流能力：
标准继电器卡 ≤1A(持续)
HC系列高电流继电器卡 40A持续/60A短时(适用于电源�？�、大电流组件等)。
3. 灵活配置，适应多样化需求
多种继电器卡可选(HV高压/LV低压/HC高电流)，匹配不同测试环境。
支持多设备集成：可搭配 Vitrek 95X耐压测试仪、LCR表、DMM 等设备，实现 耐压+导通+绝缘电阻 多合一测试。
PC软件控制：通过 QuickTest Pro软件 设定测试流程，自动生成报告，提升可追溯性。
4. 行业领先的可靠性
高绝缘性能：继电器间 >1TΩ(HV系列)，确保无交叉干扰。
长寿命设计：
HV高压卡：50万次切换寿命
LV低压卡：200万次切换寿命
坚固耐用：美国制造，符合 CE (EN 61010) 安全标准。
典型应用场景
1. 医疗线缆测试
需求：16芯医疗电缆需进行 8500V耐压测试，确保每根导体间的绝缘性能。
传统方式：人工逐点测试，耗时易错。
964i方案：
自动切换所有导体组合(如导体1 vs. 导体2~16)
一键完成测试+数据记录，效率提升90%。
2. 工业连接器测试
多引脚连接器(64Pin) 需进行 耐压+导通测试。
964i方案：
自动执行 引脚间耐压测试(如Pin1→Pin2~Pin64)
搭配LCR表同步检测 导通电阻。
3. 高电流组件测试
电源�？�、继电器模组 需进行 40A耐流测试。
964i + HC高电流卡方案：
支持 40A持续电流，确保大功率负载下的稳定性
产品选型指南
| 964i | High Voltage Switching System Mainframe(8 card capacity) |
| 964i-8X2MX | Pre-built 964iw 2ea 7KV8 Ch.Cards and a Hipot/Cont Mux Card |
| 964i-16X2MX | Pre-built 964i w4ea 7KV8 Ch.Cards and a Hipot/Cont Mux Card |
| 964i-24X2MX | Pre-built 964i w6ea 7KV8 Ch.Cards and a Hipot/Cont Mux Card |
| LV3-8R | 3KV Single(+)Input Bus 8 Outputs,Red Banana Jacks |
| LV3-8B | 3KV Single-Input Bus 8 Outputs,Black Banana Jacks |
| LV3-8S | 3KV(-)Bus Input 4 Outputs BIk,(+)Bus Input 4 Outputs Red |
| LV3-MX2 | 3KV Dual Input(HV/Cont)Single Output(+)Bus |
| HV7-8W | 7KV Single(+)Input Bus 8 Outputs,White HV Terminals |
| HV7-8B | 7KV Single(-)Input Bus 8Outputs,Black HV Terminals |
| HV7-8S | 7KV()Bus Input 4 Outputs Blk,(+)Bus Input 40utputs White |
| HV7-MX2 | 7KV Dual Input(HV/Cont)Single Output(+)Bus |
| HV10-8W | 10KV Single Input Bus 8 Outputs,White HV Terminals |
| HV10-8B | 10KV Singe Input Bus 8 Outputs,Black HV Terminals |
| HV10-MX2 | 10KV Dual Input(HV/Cont)Singe Output(+)Bus |
| HV15-8W | 15KV Single Input Bus 8 Outputs,White HV Terminals |
| HV15-8B | 15KV Single Input Bus 8 Outputs,Black HV Terminals |
| HV15-MX2 | 15KV Dual Input(HV/Cont)Single Output(+)Bus |
| GP-964 | GPIB Interface Option |
| GP-1 | GPIB Cable,1 meter length |
| VICL-2 | Replacement Vitrek Hipot Communication Cable 7ft |
| RM-1 | Rack Mount Kit |
| HVC-MW | Additional Male HV Mating Connector,White |
| HVC-MB | Aditional Male HV Mating Connector,Black |
| HVC-FW | Female HV Panel Mount Receptacle/Connector,White |
| HVC-FB | Female HV Panel Mount Receptade/Connector,Black |
| TL-HVW | 20KV Rated 18 AWG Test Lead 4ft,HVC-MW to Alligator Clip |
| TL-HVB | 20KV Rated 18 AWG Test Lead 4ft,HVC-MB to Aligator Clip |
| HVW-20 | Bulk 20KV Rated 18 AWG Test Lead Wire,price per ft |
| 598-8012 | Test Lead ASEM,#18 AWG WHT 48/HVC-MW/HVC-MW |
Vitrek 是一家专注于高精度测试与测量设备的美国公司，主打高压测量、安全合规测试仪、功率分析仪等产品，广泛应用于国家实验室和工业领域。深圳市新葡萄AMG创展科技有限公司，优势直接渠道提供Vitrek订货服务，欢迎咨询。
