American Power Design D60系列电源�？镈60-5/A/Y,D60-12/5/C

发布时间：2026-01-08 09:10:49     浏览：245

　　D60系列是美国American Power Design(APD) 推出的DC/DC电源转换器，提供单路、双路和三路输出，功率达60W。

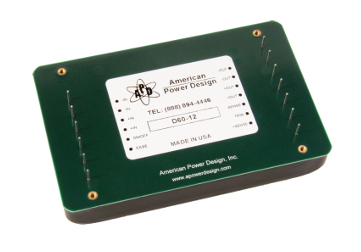

APD电源�？�

　　性能参数

　　输出功率：60W

　　输出电压范围：3.3V 至 28V，客户可自定义输出电压组合

　　输入电压范围(四种可选)：

　　10–20Vdc

　　18–36Vdc

　　20–60Vdc

　　36–72Vdc

　　输出类型：单路、双路、三路输出可选，输出与输入隔离

　　高效率：典型效率达 83%

　　低纹波：< 100mV(峰峰值)，<10V 输出时 <75mV

　　电压精度：±1%

　　线性/负载调整率：±0.2% / ±1%

　　温度稳定性：±0.02%/°C

　　工作温度范围：-40°C 至 +85°C(外壳温度)

　　存储温度范围：-40°C 至 +125°C

　　隔离电压：500Vdc

　　短路保护：持续短路保护，自动恢复

　　热保护：自恢复式热关断(100°C ±5°C)

　　封装形式：金属外壳，可选 PCB 安装或底板安装

　　尺寸：3.5 x 5.5 x 0.92 英寸(约 88.9 x 139.7 x 23.4 mm)

　　重量：约 19.5 盎司(约 553 克)

　　型号参数

REPRESENTATIVE MODEL LISTING
OUTPUT SPECIFICATIONSMODEL NUMBER / INPUT RANGE
10-20VDC18-36VDC20-60VDC36-72VDC
IDVOLTAGECURRENTNon-RoHSRoHSNon-RoHSRoHSNon-RoHSRoHSNon-RoHSRoHS
V15 Vdc12 AD60-5D60-5/YD60-5/AD60-5/A/YD60-5/BD60-5/B/YD60-5/CD60-5/C/Y
V15 Vdc6 AD60-5/5D60-5/5/YD60-5/5/AD60-5/5/A/YD60-5/5/BD60-5/5/B/YD60-5/5/CD60-5/5/C/Y
V25 Vdc6 A
V112 Vdc5 AD60-12D60-12/YD60-12/AD60-12/A/YD60-12/BD60-12/B/YD60-12/CD60-12/C/Y
V112 Vdc2.5 AD60-12/12D60-12/12/YD60-12/12/AD60-12/12/A/YD60-12/12/BD60-12/12/B/YD60-12/12/CD60-12/12/C/Y
V212 Vdc2.5 A
V115 Vdc4 AD60-15D60-15/YD60-15/AD60-15/A/YD60-15/BD60-15/B/YD60-15/CD60-15/C/Y
V115 Vdc2 AD60-15/15D60-15/15/YD60-15/15/AD60-15/15/A/YD60-15/15/BD60-15/15/B/YD60-15/15/CD60-15/15/C/Y
V215 Vdc2 A
V112 Vdc2.5 AD60-12/5D60-12/5/YD60-12/5/AD60-12/5/A/YD60-12/5/BD60-12/5/B/YD60-12/5/CD60-12/5/C/Y
V25 Vdc6 A
V115 Vdc2 AD60-15/5D60-15/5/YD60-15-5/AD60-15/5/A/YD60-15/5/BD60-15/5/B/YD60-15/5/CD60-15/5/C/Y
V25 Vdc6 A
V124 Vdc2.5 AD60-24D60-24/YD60-24/AD60-24/A/YD60-24/BD60-24/B/YD60-24/CD60-24/C/Y
V15 Vdc6 AD60-5/12/12D60-5/12/12/YD60-5/12/12/AD60-5/12/12/A/YD60-5/12/12/BD60-5/12/12/B/YD60-5/12/12/CD60-5/12/12/C/Y
V2-12 Vdc1.25 A
V3+12 Vdc1.25 A
V15 Vdc6 AD60-5/15/15D60-5/15/15/YD60-5/15/15/AD60-5/15/15/A/YD60-5/15/15/BD60-5/15/15/B/YD60-5/15/15/CD60-5/15/15/C/Y
V2-15 Vdc1 A
V3+15 Vdc1 A

订购指南

APD D60系列电源�？槎┕褐改�

深圳市新葡萄AMG创展科技有限公司优势代理销售American Power Design(APD)高压DC/DC转换器产品，欢迎咨询了解。
