Norsat ELMTBKU系列Ku波段2W/3W/4W BUC上变频器

发布时间：2026-01-15 08:56:38 浏览：309

　　Norsat International Inc. 推出的 Element 系列 Ku 波段上变频功率放大器 (BUC) 。该系列产品提供 2W、3W 和 4W 三种功率选项，专为卫星通信提供创新的解决方案。


　　一、. 产品系列

　　该系列包含三个主要型号：ELMTBKU002 (2W)、ELMTBKU003 (3W) 和 ELMTBKU004 (4W)。

型号	输出功率 (标称)	1dB压缩点最小输出功率 (P1dB)	饱和输出功率最小值 (Psat)
ELMTBKU002	2W	≥ 33 dBm	≥ 33.5 dBm
ELMTBKU003	3W	≥ 34 dBm	≥ 34.3 dBm
ELMTBKU004	4W	≥ 36 dBm	≥ 36.5 dBm

　　二、关键性能规格

　　1. 射频特性

　　发射频率范围:

　　标准频段 (S): 14.0 - 14.5 GHz

　　扩展频段 (E): 13.75 - 14.5 GHz

　　本振频率 (L.O.):

　　标准频段：13.05 GHz

　　扩展频段：12.80 GHz

　　中频频率范围 (IF):

　　标准频段：950 - 1450 MHz

　　扩展频段：950 - 1700 MHz

　　增益:

　　典型值 55 dB，最小值 50 dB，最大值 60 dB。

　　增益平坦度:

　　全频带内：≤ 4.0 dB (峰峰值)

　　任意 40 MHz 内：≤ 1.5 dB (峰峰值)

　　全温范围内：≤ 4.0 dB (峰峰值)

　　输出杂散:

　　带内：≤ -60 dBc

　　带外：≤ -50 dBc

　　噪声功率密度:

　　发射时：-80 dBm/Hz

　　接收时：-156 dBm/Hz

　　输入/输出驻波比 (VSWR): ≤ 2.0 : 1 (最大值)

　　相位噪声 (SSB，最大值):

　　100 Hz偏移: -60 dBc/Hz

　　1 kHz偏移: -70 dBc/Hz

　　10 kHz偏移: -80 dBc/Hz

　　100 kHz偏移: -90 dBc/Hz

　　1 MHz偏移: -100 dBc/Hz

　　2. 物理与接口特性

　　输入接口 (防水): Type F (75Ω) 或 Type N (50Ω) 连接器。

　　输出接口 (防水): WR-75 开槽波导。

　　外形尺寸: 128.4 mm (长) × 95.1 mm (宽) × 58.3 mm (高) / 5.05 in × 3.74 in × 2.29 in。

　　重量: 700 克 (1.54 磅)。

　　3. 电气与环境特性

　　输入电压: +15V 至 +24V DC，通过中频电缆供电。

　　功耗 (最大值):

　　ELMTBKU002: 18W

　　ELMTBKU003: 18W

　　ELMTBKU004: 35W

　　外部参考频率: 10 MHz 正弦波，输入电平 -5 至 +5 dBm。

　　工作温度: -40°C 至 +55°C。

　　存储温度: -40°C 至 +80°C。

　　湿度: 0-100% 冷凝。

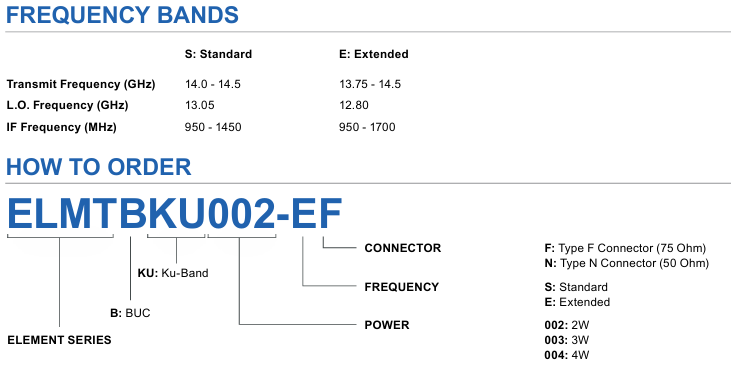

　　4. 订购信息

　　产品型号可通过其编码识别，例如 ELMTBKU002-EF 表示 Element 系列、Ku 波段、2W 功率、扩展频率并使用 Type F 连接器。

Norsat ELMTBKU系列Ku波段2W/3W/4W BUC上变频器

Norsat公司是通信解决方案的提供商，公司的产品线包括微波组件、便携式卫星系统、海上解决方案、远程网络解决方案以及设备融资，Norsat的产品和解决方案广泛应用于政府、军队、交通、资源和海洋产业等多个领域。深圳市新葡萄AMG创展科技有限公司，优势代理销售Norsat产品，欢迎咨询。
