Nicomatic 1.27mm/1.0mm微型连接器公头/母座/线缆组件

发布时间：2026-01-21 09:10:04     浏览：393

　　Nicomatic 1.27 mm 微型连接器系列专为高密度、小型化及高可靠性电子应用而设计，广泛应用于航空航天、国防、医疗设备及工业电子领域。该系列支持多种针数、安装方式及公母结构，可灵活适配板对板、线对板及线缆组件应用。

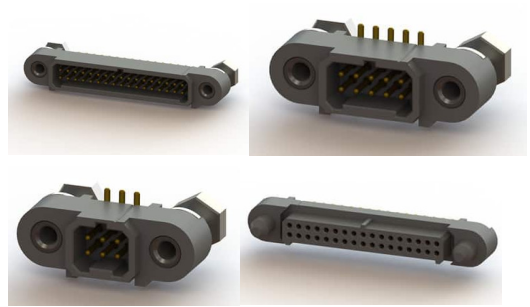

Nicomatic 1.27 mm 微型连接器

　　系列主要特性

　　触点间距：1.27 mm

　　连接方式：板对板 / 线对板

　　结构形式：直式(Straight)

　　端子性别：公头(Male) / 母头(Female)

　　安装方式：

　　SMT(表面贴装)

　　THT / TRGH(通孔焊接)

　　高度选项：1 mm / 1.27 mm

　　针数范围：6 / 8 / 10 / 20 / 34 / 50 Pins

　　可配附件：FFC / FPC 线缆、预制线束组件

　　型号参数说明(Model & Parameters)

  1. 公头(Male)连接器

    型号针数安装方式间距
    A211Y34V2234垂直插装1.27 mm
    A211T10V2210贴片式（SMT）1.27 mm
    A211Y50V2250垂直插装1.27 mm
    A211T20V2220贴片式（SMT）1.27 mm
    A211Y34VXX34垂直插装1.27 mm
    A211Y50VXX50垂直插装1.27 mm
    A211T50V2250贴片式（SMT）1.27 mm
    A211Y10V2210垂直插装1.27 mm
    A211Y09V229垂直插装1 mm
    A211T34V2234贴片式（SMT）1 mm
    A211T08V228贴片式（SMT）1 mm
    A211Y20VXX20垂直插装1 mm
    A211Y09VXX9垂直插装1 mm
    A211Y20V2220垂直插装1 mm
    A211Y10VXX10垂直插装1 mm

  2. 母头(Female)连接器

    型号针数安装方式间距
    A222Y10R10垂直插装1.27 mm
    A222Y60V1660垂直插装1.27 mm
    A222Y08R8垂直插装1.27 mm
    A222Y20R20垂直插装1 mm
    A222Y50R50垂直插装1.27 mm
    A222T20V1620贴片式（SMT）1 mm
    A222Y50V1650垂直插装1 mm
    A222Y34V1634垂直插装1.27 mm
    A222Y34R34垂直插装1.27 mm
    A222Y10V1610垂直插装1.27 mm
    A222T34V1634贴片式（SMT）1 mm
    A222T20V1620贴片式（SMT）1.27 mm
    A222T08V168贴片式（SMT）1.27 mm
    A222T10V1610贴片式（SMT）1.27 mm
    A222T50V1650贴片式（SMT）1.27 mm

  3. FFC / FPC 线缆及线束组件

型号类型针数规格备注
050P3120076-40408FPC100.5 mm / 3 英尺柔性扁平电缆
050P3400076-40408FPC400.5 mm / 3 英尺柔性扁平电缆
050P3200076-40408FPC200.5 mm / 3 英尺柔性扁平电缆
100P3120076-510510FPC121 mm / 3 英尺柔性扁平电缆
HA222HB24V1F300线缆组件34300 mmAWG28，蓝色
HA222HB010V1F300线缆组件10300 mmAWG28，蓝色
HA222HB050V1F300线缆组件50300 mmAWG28，蓝色
HA222HB006V1F300线缆组件6300 mmAWG28，蓝色
HA222HB020V1F300线缆组件20300 mmAWG28，蓝色

Nicomatic是一家全球领先的微型连接器、复杂电缆组件和子系统集成商，专注于为高科技领域的复杂电子系统提供定制化的互连解决方案。公司总部位于法国，产品广泛应用于航空航天、医疗、工业自动化、汽车、能源和消费电子等多个行业，以其高可靠性、创新性和高性能的连接器产品而享有盛誉。深圳市新葡萄AMG创展科技有限公司优势代理销售Nicomatic连接器，更多型号及选型方案请咨询客服。

推荐资讯

  • Hypertronics HYPER系列连接器HYPS060S127A001
    Hypertronics HYPER系列连接器HYPS060S127A001 2026-01-12 09:44:05

    Smiths Interconnect 的 HYPER 系列 采用专利 Hypertac? 双曲面插孔技术，通过弹性接触丝设计提供多条线性接触路径，具备极低插拔力、超长使用寿命（达10万次插拔）及优异的抗震动与冲击性能，专为军事、医疗、航天等严苛环境下的高可靠连接而设计。

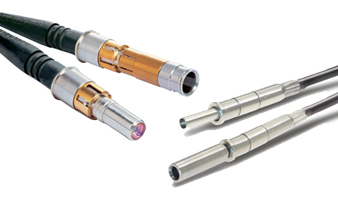

  • Hypertronics 光纤连接器扩束触头，尺寸5和尺寸12
