  • Winchester SC系列射频连接器2981-1-1,2981-1-2,2981-1-3,2981-1-4

    发布时间：2026-01-22 09:11:29     浏览：275

    　　SC系列射频连接器(RF Connector)是由 Winchester Interconnect推出的一款中尺寸、螺纹耦合型射频同轴连接器，主要面向50 Ω 系统，适用频率DC-10GHz 。

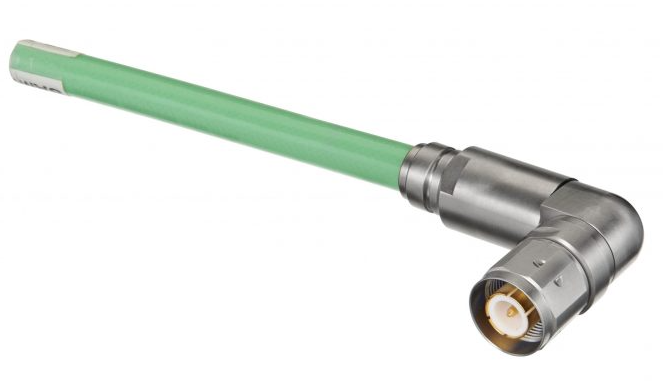

    Winchester SC系列射频连接器

    　　该系列在军用/航空、测试测量、仪器仪表等场景中被广泛采用，满足 MIL-C-39012 规范要求，具备以下典型特点：

    　　技术规格 (典型值)

    　　阻抗： 50 Ohm(标准射频阻抗)。

    　　频率范围： DC 到 10 GHz(部分高性能版本可达更宽)。

    　　电压额定值： 典型值约为 1500 VRMS。

    　　介质耐压： 典型值可达 4000 VRMS 以上。

    　　VSWR (电压驻波比)： ≤ 1.30 @ 6 GHz;≤ 1.50 @ 10 GHz

    　　插入损耗： ≤ 0.1 dB @ 6 GHz。

    　　温度范围： -65°C 至 +165°C。

    　　镀层：外壳镀银、中心接触件镀金(可定制镍或全金)

    　　产品结构涵盖直式/直角电缆插头、面板插座、法兰安装型、适配器及终端负载等，可适配柔性、半刚、三轴等多种电缆类型，并提供极化、不同法兰孔径等选项，方便系统级密集布局

    　　常见应用

    　　广播与通信： 高功率发射机和天线系统。

    　　国防与航空航天： 军事雷达、电子战系统等对稳定性要求极高的设备。

    　　测试与测量： 需要频繁插拔且要求信号完整性的实验室设备。

    　　精密工业设备： 暴露在震动、潮湿或腐蚀环境中的射频信号传输。

    　　与N型连接器的区别

    　　虽然SC系列在外观和尺寸上与N型连接器有相似之处，但SC系列专门针对更高的机械强度和更严苛的环境进行了优化，其螺纹规格和内部结构通常比标准N型更重型化。

    Winchester是一家高可靠性连接器制造厂商，具备AS9100和AS7003航空航天质量体系认证，为全球客户提供同轴线缆、微波连接器产品。其产品被广泛应用于军用、航空航天、通信测试领域。深圳市新葡萄AMG创展科技有限公司，授权代理Winchester连接器产品，欢迎咨询。
