    RFSL8914:4-10GHz宽频带连续波(CW)隔离器RFCI

    发布时间：2026-02-27 09:00:17     浏览：270

    　　RFCI(RF Circulator Isolator Inc.)的 SL8914-OS 型微带隔离器(Isolator)，主要面向 4–10 GHz 频段、峰值 250 W / 平均 30 W 的高功率微波系统。

    RFSL8914:4-10GHz隔离器RFCI

    　　1. 核心电气规格

    　　隔离器主要用于处理 4000 至 10000 MHz 频段内的信号。

    　　频率范围：4000 - 10000 MHz 。

    　　插入损耗 (Insertion Loss)：典型值小于 0.60 dB，最大值为 0.70 dB。

    　　隔离度 (Isolation)：最小值 15 dB，典型值大于 16 dB。

    　　回波损耗 (Return Loss)：最小值 15 dB，典型值大于 16 dB 。

    　　2. 功率与温度额定值

    　　正向功率：峰值 250 Watts / 平均 30 Watts 。

    　　反向功率 (CW)：10 Watts 。

    　　端接额定值 (Termination Rating)：10 Watts 。

    　　工作温度：-20°C 至+85°C。

    　　存储温度：-40°C 至 $+95°C。

    　　备注：典型性能数据是在 +23°C 环境下测得的。

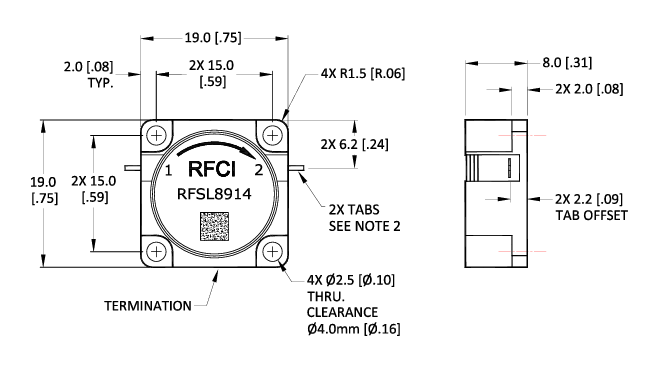

    　　3. 物理尺寸与结构

    　　该产品采用方形法兰设计，外壳标注有 RFCI 品牌及 RFSL8914 型号，并带有指示循环方向的箭头。

    　　外形尺寸：主体为 19.0 x 19.0 mm (0.75 x 0.75英寸) 的正方形 。

    　　安装孔：配备 4 个直径为 2.5 mm 的通孔，孔距为 15.0 mm，带有 4.0 mm 的沉孔空间。

    　　引脚 (Tabs)：共有 2 个引脚，尺寸为 0.60(W) x 2.0(L) x 0.20(T) mm 。

    　　端接 (Termination)：底部设有专门的端接部分。

    　　典型应用

    　　雷达 T/R 组件

    　　功放后级保护

    　　测试仪器定向耦合前级

    　　5G 小基站、微波回传

    RFCI是一家专业生产射频(RF)环行器和隔离器的公司，产品覆盖了从50 MHz到20 GHz的频率范围，广泛应用于通信和无线基础设施。深圳市新葡萄AMG创展科技有限公司优势代理销售RFCI产品，欢迎咨询了解。

    推荐资讯

    • Lantronix Wi-Fi嵌入式无线设备服务器XPW100100B-01
      Lantronix Wi-Fi嵌入式无线设备服务器XPW100100B-01 2026-03-11 09:20:39

      Lantronix推出的xPico? Wi-Fi是一款超小型嵌入式无线设备服务器，专为M2M和IoT应用设计。它采用ARM Cortex-M3处理器，支持IEEE 802.11b/g/n无线标准，配备双串口、SPI、USB接口和低功耗特性（待机仅6μA），工作温度范围达工业级（-40°C至85°C）。其网络功能包括SmartRoam?无缝切换接入点、QuickConnect快速联网、完整协议栈（如TCP/IP）以及内置Web服务器和OTA固件升级。该产品适用于工业自动化、医疗设备、智能楼宇、零售终端和远程监控等嵌入式无线联网场景。

    • CR2875F3微波双环行器RFCI
      CR2875F3微波双环行器RFCI 2024-12-05 11:31:33

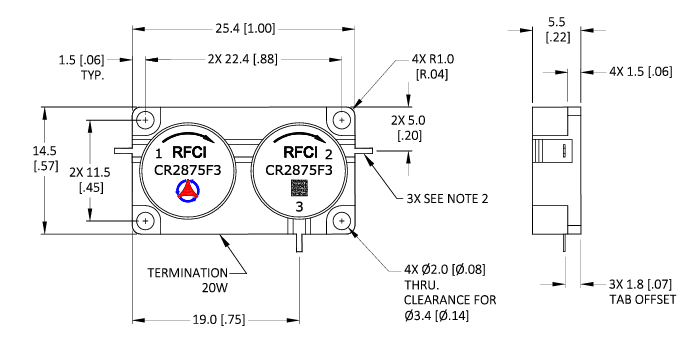

      CR2875F3是一种微波双环行器，工作频率范围为4200 MHz至4400 MHz，具有两个输入/输出端口（标记为1和2）和一个信号输入/输出端口3。其设计支持信号在特定方向上的流动，实现高效的信号隔离和控制。物理尺寸为25.4 mm宽、14.5 mm高和19.0 mm深，配备四个2.0 mm直径的安装孔。电气特性包括低插入损耗（P1-P2小于0.50 dB，P2-P3小于0.30 dB）和高隔离度（P2-P1最小40 dB，P3-P2最小20 dB）。该设备支持高达500/35瓦特的正向功率和20瓦特的反向功率，工作温度范围为-40°C至+85°C，存储温度范围为-40°C至+95°C，适用于雷达、卫星通信和无线基础设施等微波通信系统。
