Sensata 5SP14A419NFD02 PTC启动器/电机保护器

发布时间：2026-03-03 08:54:15 浏览：363

　　5SP PTC Starter/Motor Protector 是 Sensata Technologies 旗下 KLIXON? 品牌的制冷套件产品，是一款紧凑型电机启动器和电机保护器组合装置。

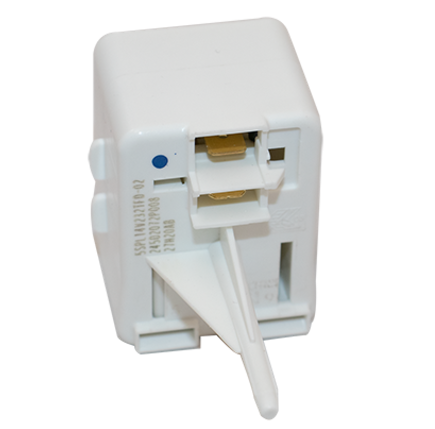

Sensata 5SP14A419NFD02 PTC启动器/电机保护器

　　核心功能与特点

　　1. 一体化组合控制

　　集成业界领先的 4TM 电机保护器

　　执行 PTC(正温度系数)固态启动器功能

　　替代压缩机端子盖，简化结构设计

　　适用于 RSIR(电阻启动电感运行)和 RSCR(电阻启动电容运行)两种电机类型

　　2. 5SP 独特优势

　　消除运行电容器线束需求：5SP 型号内置运行电容器安装座，可直接安装运行电容，无需额外线束直接插接设计：直接插入压缩机端子引脚，安装便捷

　　显著降低安装成本：减少组件数量、降低装配工时、消除端子盖和线束

　　3. 技术规格

参数	规格
PTC 材料	陶瓷 PTC（正温度系数）热敏电阻
应用电压	120V 和 220V
端子类型	1/8"、1/4"、3/16" 可选
运行电容安装	5SP 型号支持直接安装

　　4. 可靠性与性能

　　PTC 可靠性：固态启动器，寿命周期至少 500,000 次(在最大额定电流/电压条件下);正常运行功耗 <2W

　　4TM 保护器可靠性：设计寿命至少 10,000 次电气循环;通过 15 天堵转测试

　　100% 电气测试：所有产品经过两次电气测试

　　5. 便利设计

　　适配大多数现有压缩机端子接口，无需重新设计模具

　　5SP 一体式连接器设计支持同时断开功能

　　可选 3/16" 持续防误接功能或 1/8" 一体式同时断开端子

　　运行电容器尺寸和形状灵活适配

应用场景

　　适用于以下制冷设备中的小功率压缩机：

　　家用/商用冰箱

　　冷冻柜

　　水冷却器

　　除湿机

　　自动售货机

　　类似制冷应用

　　工作原理

　　当电源首次通过 SP 施加到压缩机时：

　　启动阶段：PTC 药丸处于低电阻状态，电流流经 PTC 至启动绕组，产生有益的相位角偏移，增加启动转矩

　　自加热切换：流经 PTC 的电流导致自加热，PTC 切换至高电阻状态

　　运行阶段：高电阻状态下功耗低，压缩机正常运行

　　与 6SP 的区别

　　Sensata 还提供 6SP 系列，两者主要区别在于功率等级：

　　5SP：适用于小功率应用，内置运行电容安装座

　　6SP：适用于更高功率的压缩机应用

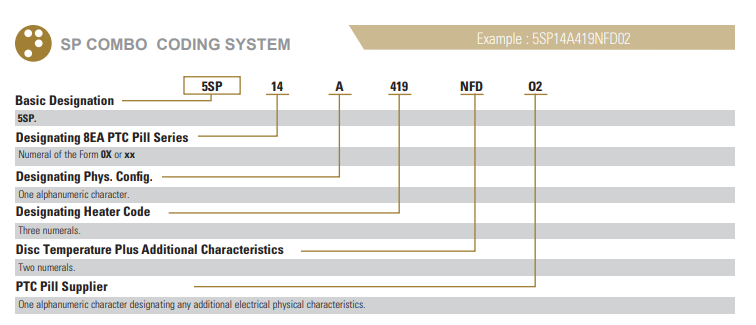

　　订购指南

Sensata森萨塔成立于1916年，专注于提供传感器、控制器产品和服务，产品广泛应用于交通运输、楼宇暖风空调控制、工业、能源以及航天航空等领域。深圳市新葡萄AMG创展科技有限公司优势渠道提供Sensata断路器、开关等产品，欢迎咨询。
