Bliley N47X/NV47X OCXO晶振|高稳定恒温晶振10MHz~100MHz低相噪

发布时间：2026-03-25 09:38:05     浏览：239

　　Bliley N47X / NV47X 系列是一款高性能OCXO(恒温晶体振荡器)，采用标准CO-08欧式封装，专为高稳定、低相噪应用场景设计。

　　该系列产品通过内部恒温控制系统，将晶体维持在稳定温度，从而显著提升频率稳定性，相比TCXO具有更高精度，非常适用于通信、测试设备及军工系统等关键应用。

　　 OCXO的核心优势在于：

　　极低温漂

　　超高频率稳定度

　　优异相位噪声性能

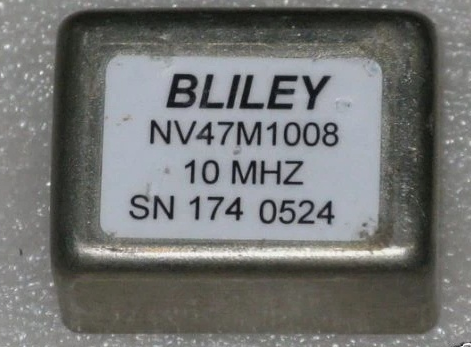

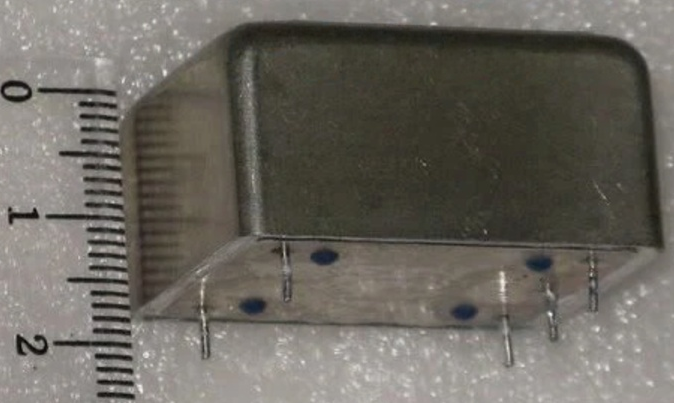

Bliley NV47M1008 10MHz OCXO正面Bliley NV47M1008 10MHz OCXO尺寸

　　核心参数

　　1?? 频率范围

　　5 MHz ~ 100 MHz(可定制)

　　常用频点：10 MHz / 13 MHz / 20 MHz / 40 MHz

　　2?? 输出类型

　　支持两种主流输出方式：

　　HCMOS输出

　　正弦波输出(Sine Wave)

　　正弦输出典型：

　　+3 dBm(3.3V / 5V供电)

　　可选 +7 / +10 / +13 dBm

　　HCMOS输出特性：

　　上升/下降时间：< 6 ns

　　占空比：50% ±5%

　　3?? 电源电压

　　支持多种供电方案：+3.3V，+5V，+12V，+15V

　　功耗表现：

　　启动功耗：约 3~4W

　　稳态功耗：约 1~1.5W

　　4?? 频率稳定度(核心指标)

　　不同频段和温度范围下表现：

　　最低可达 ±1×10??(超高稳定)

　　常见范围：±5 ppb ~ ±100 ppb

　　温度范围支持：0 ~ +50°C，0 ~ +70°C，-20 ~ +70°C，-40 ~ +85°C

　　5?? 相位噪声 &杂散

　　谐波：≤ -20 dBc

　　杂散：≤ -80 dBc

　　同系列(如NV47)典型性能：

　　相噪：约 -128 dBc @10Hz

　　6?? 封装尺寸

　　标准 CO-08 欧式封装

　　高度可�。�8.89mm，13.46mm，19.05mm

　　优势：

　　兼容性强

　　易于PCB设计

　　适合高密度系统

Bliley公司是一家全球领先的低噪声频率控制产品设计和制造商，其产品包括恒温晶体振荡器(OCXO)、温度补偿晶体振荡器(TCXO)、压控晶体振荡器(VCXO)等，广泛应用于卫星通信、航空航天、军事国防、5G通信等领域。更多Bliley 相关产品信息可咨询新葡萄AMG创展。
