    　　如何选择RF MOSFET? Semelab选型指南(28V/50V)

    　　在射频功率放大系统设计中，RF MOSFET的选型直接决定系统性能、效率与稳定性。尤其在通信、广播、雷达及工业加热应用中，选择合适的器件至关重要。

    　　本文将围绕SEMELAB RF MOSFET产品，从功率、频率、封装与散热四大核心维度，帮助工程师快速完成选型。

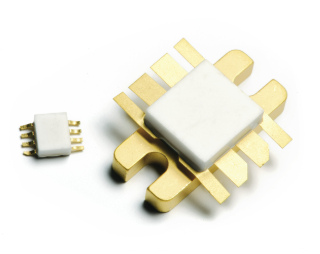

    SEMELAB RF MOSFET

    　　一、功率需求选择(10W–400W)

    　　射频MOSFET的首要选型参数是输出功率。

    　　常见功率范围对应应用：

    功率范围典型应用
    10W – 50W小型通信设备、测试仪器
    50W – 150W基站模块、广播驱动级
    150W – 400W广播发射机、工业RF系统

    　　SEMELAB覆盖范围：

    　　0.75W – 400W射频MOSFET

    　　选型建议：

    　　· 预留20%~30%功率余量(避免过载)

    　　· 高可靠应用建议选择更高额定功率型号

    　　· 注意效率(通常40%–60%)

    　　二、频率范围选择(VHF / UHF)

    　　RF MOSFET需匹配系统工作频率，否则会导致：

    　　增益下降

    　　效率降低

    　　系统不稳定

    　　频段划分：

    频段范围应用
    HF<30MHz工业加热
    VHF30–300MHzFM广播
    UHF300MHz–1GHzTV / 通信

    　　SEMELAB频率优势：

    　　· 覆盖：1MHz – 1GHz

    　　· 宽带设计

    　　· 高增益(最高20dB)

    　　 选型建议：

    　　· 宽带系统：选择低Crss器件

    　　· 高频应用：优先选择高增益型号

    　　· 注意S参数匹配

    　　封装选择(结构设计关键)

    　　封装直接影响：

    　　散热能力

    　　功率承载

    　　 PCB设计复杂度

    　　常见封装类型：

    封装特点适用
    法兰封装（Flanged）强散热高功率
    表贴封装（SMD）易集成小型设备
    插件封装传统设计工业设备

    　　SEMELAB特点：

    　　· 高功率型号采用金属法兰封装

    　　· 优异热阻性能

    　　· 支持高温环境

    　　选型建议：

    　　·100W：必须选法兰封装

    　　· 小功率�？�：优先SMD

    　　· 高频设计：考虑寄生参数

    　　散热设计

    　　散热是RF MOSFET系统稳定性的核心。

    　　超过60%的射频故障来自散热问题

    　　 热设计关键点：

    　　· 结温(Tj)控制在安全范围

    　　· 热阻(Rth)越低越好

    　　· 使用导热材料(导热硅脂/铜底板)

    　　SEMELAB优势：

    　　· 支持高达200°C结温

    　　· 金属封装增强散热

    　　· 高可靠设计

    　　散热设计建议：

    　　· 强制风冷或水冷(高功率)

    　　· 散热器面积匹配功率

    　　· 保证接触面平整

    　　28V vs 50V RF MOSFET如何选择?

    　　这是工程师最常见的问题:

    　　28V RF MOSFET

    　　 特点：

    　　· 稳定性高

    　　· 成本较低

    　　· 适合中功率应用

    　　应用：

    　　· 通信设备

    　　· VHF广播

    　　50V RF MOSFET

    　　特点：

    　　· 输出功率更高

    　　· 效率更高

    　　· 更适合大功率系统

    　　应用：

    　　· 广播发射机

    　　· 工业RF设备

    　　? 选择建议：

    　　· <150W：优先28V

    　　·150W：优先50V

    　　· 高效率系统：优先50V

    　　SEMELAB RF MOSFET选型优势

    　　选择SEMELAB的理由：

    　　· 超宽频(1MHz–1GHz)

    　　· 高可靠(工业/军工级)

    　　· 支持长期供货

    　　· 多型号覆盖(10W–400W)

    　　· 易于替代老旧型号

    　　总结(重点SEO段)

    　　在进行RF MOSFET selection(射频功率管选型)时，应重点考虑：

    　　? 功率匹配

    　　? 频率范围

    　　? 封装结构

    　　? 散热设计

    　　SEMELAB RF MOSFET凭借其高性能与高可靠性，是通信、广播及工业应用的理想选择。

    　　行动引导(转化)

    　　我们提供：

    　　· ? SEMELAB全系列现货

    　　· ? RF MOSFET选型支持

    　　· ? 替代方案推荐

    　　· ? 工程技术支持

    　　欢迎提交RFQ获取最佳报价与技术方案!

    Semelab公司是一家专注于高可靠性半导体器件的制造商，提供功率半导体、RF MOSFET等产品，深圳市新葡萄AMG创展科技有限公司优势提供Semelab产品线，欢迎咨询了解。
