Moog 21/22/23/24系列微型直流力矩电机

发布时间：2026-06-11 09:37:55 浏览：30

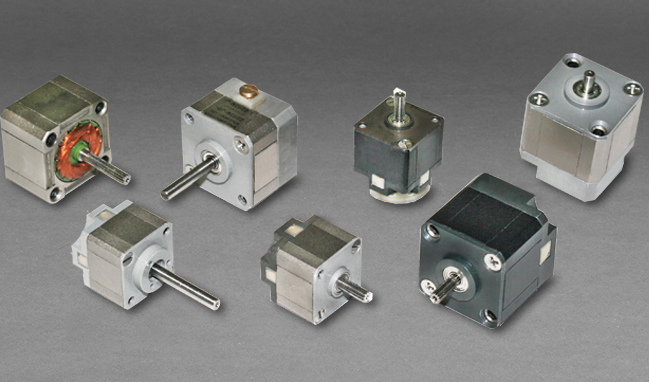

　　Moog Inc. 的 DC Cube Torque Motors(直流立方体力矩电机) 是专为高性能伺服控制、军工、航空航天及工业自动化应用设计的微型永磁直流力矩电机系列。该系列采用独特的立方体结构设计，在极小安装空间内提供高扭矩输出、高响应速度和优异的控制精度。


　　主要技术参数

参数	数值
框架尺寸	0.75"、1.0"
峰值扭矩	1 ~ 20 oz-in
最高转速	7500 RPM
电刷配置	2刷或4刷
磁体类型	Alnico、Samarium Cobalt
输出轴	可定制
安装方式	Cube结构安装

产品系列

系列	尺寸	峰值扭矩（Alnico）	峰值扭矩（SmCo）
21 Series	1.02" × 1.02" × 1.069"	7.6 oz-in	15.0 oz-in
22 Series	1.02" × 1.02" × 0.812"	3.6 oz-in	7.0 oz-in
23 Series	1.02" × 1.02" × 1.343"	12.0 oz-in	20.0 oz-in
24 Series	0.75" × 0.75" × 0.75"	2.7 oz-in	2.7 oz-in

型号

Part Number	Length (in)	Peak Torque (oz-in)	Peak Torque Voltage (V)	Peak Current (A)	Torque Constant (oz-in/A)	Resistance (Ω)	Inductance (mH)	No Load Speed (RPM)	Weight (oz)
21105N-XX-03	1.06	7.5	26	1.7	5.3	15	6	6500	2.93
21105A-XX-04	1.06	7.5	41.7	0.975	7.55	44	16	6500	2.93
21105N-XX-08	1.06	8.6	13	3.3	2.6	3.9	1.3	6500	2.93
21105N-XX-10	1.06	6	8	5	1.2	1.6	0.4	6500	2.93
21105N-XX-12	1.06	6.5	26	1.7	4.6	15	6	7000	2.93
21105N-XX-13	1.06	6.5	41.7	0.975	6.7	44	16	7000	2.93
21605A-XX-14S	1.06	11	20.5	2.95	3.8	7	3.3	7000	2.93
21607A-XX-15S	1.06	12	24	3.5	4.75	7.5	3.5	6500	2.93
21607J-XX-16S	1.06	8.5	20	1.5	5.5	13	5	4600	2.93
21607J-XX-19S	1.06	12	25.9	2.9	5	9	4	6800	2.93
21605A-XX-20S	1.06	12	28	3.2	5.4	10.5	5	6700	2.93
21105K-XX-22S	1.06	7.2	12	2.1	4.5	7	3.3	3400	2.93
22613J-XX-01	0.812	3.6	26	0.6	6	43	12	5000	2
22613M-XX-01	0.812	3.6	26	0.6	6	43	12	5000	2
23101L-XX-01	1.5	10	26	2.1	4.8	12	5	5800	4.3
23101L-XX-02	1.5	12	18	3.27	3.7	5.5	2.2	5500	4.3
24618R-XX-04	0.75	1.7	15	0.58	3.7	26	8.5	5000	1.25
24618N-XX-05	0.75	2.7	12	1	2.7	12	—	5725	1.25
24618R-XX-09	0.75	1	6	0.75	1.35	8	1.4	6000	1.25
24618V-XX-10	0.75	2.5	26	0.425	5.75	61	—	5500	1.25
24618V-XX-11	0.75	1.5	15	0.555	2.7	22.5	—	6600	1.25
24618V-XX-15	0.75	1	7.5	0.575	1.8	13	1.4	5000	1.25

MOOG(穆格)公司是全球领先的运动控制技术供应商，专注于高性能电液伺服、电动伺服系统及精密控制解决方案。深圳市新葡萄AMG创展科技有限公司，优势分销Moog产品，为客户提供支持与服务。
