  • EZ-34半刚性铜外导体同轴电缆

    发布于：2024-03-01 14:38:51

    品牌名称：EZ Form Cable

    • 订货周期：3-4周
    • 立即订购

    重要参数：

    外导体直径：0.0340英寸

    中心导体材料：SPCW

    标称阻抗：50.0 ?

    温度：?55°C~+100°C

    内弯曲半径(最小值)：0.050 英寸


    • 产品详情

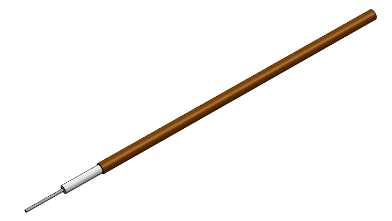

    0.0340 英寸半刚性铜外导体，SPCW 中心导体，PTFE 电介质，50 Ω。EZ Form 制造的铜护套半刚性电缆提供 100% 屏蔽，并且可以使用标准工具轻松形成定制形状。这些电缆有多种标准连接器可供选择。

    规格

    尺寸

    • 中心导体直径
      0.0080 英寸
    • 介电直径
      0.0260 英寸
    • 外导体直径
      0.0340 英寸

    材料

    • 中心导体材料
      SPCW公司
    • 介电材料
      聚四氟乙烯
    • 外导体材料
      铜
    • 符合 RoHS 规范
      是的

    机械特性

    • 最低温度
      ?55 °摄氏度
    • 最高温度
      +100 摄氏度
    • 内弯曲半径（最小值）
      0.050 英寸
    • 重量
      0.21 磅
      每 100 英尺

    电气特性

    • 标称阻抗
      50.0 ?
    • 标称阻抗裕量
      ±3.0 ?
    • 传播速度
      69.50%
    • 屏蔽效果
      >165分贝
    • 耐压
      2000 伏电压调节系统
      @ 60赫兹
    • 连续工作电压
      750 伏耳震母
      麦克斯
    • 最大工作频率
      153千兆赫
    衰减
    频率DB / 100 FT 典型值
    0.5千兆赫
    33.5分贝
    1.0千兆赫
    47.5分贝
    5.0千兆赫
    110分贝
    10.0千兆赫
    159分贝
    18.0千兆赫
    225分贝
    26.5千兆赫
    265分贝
    40.0千兆赫
    333分贝
    50.0千兆赫
    377分贝
    65.0千兆赫
    437分贝
    90.0千兆赫
    525分贝
    权力
    频率瓦特 CW @ 20 °C（最大）
    0.5千兆赫
    35瓦
    1.0千兆赫
    25 瓦
    5.0千兆赫
    11 瓦
    10.0千兆赫
    8 瓦
    18.0千兆赫
    6 瓦
    26.5千兆赫
    5 瓦
    40.0千兆赫
    3.7 瓦
    50.0千兆赫
    3.3 瓦
    65.0千兆赫
    2.8 瓦
    90.0千兆赫
    2.4 瓦


    0.0340英寸外导体直径刚性同轴电缆选型：

    EZ-34

    		EZ-34-CUEZ-34-17EZ-34-25EZ-34-SPEZ-34-CU-SP
    EZ-34-25-SPEZ-34-SS-SSEZ-34-TPEZ-34-CU-TPEZ-34-17-TPEZ-34-25-TP
