    QTCT3503C1T-50.000000温补晶振TCXO

    发布时间：2024-06-03 10:18:00     浏览：753

    QTCT3503C1T-50.000000温补晶振TCXO

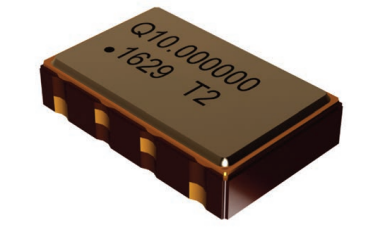

    　　QTCT3503C1T-50.000000是由Q-Tech公司生产的表面贴装型温度补偿晶体振荡器(TCXO)。它设计用于低电压应用，具有以下特点：

    　　- 频率范围：从10.000000MHz到52.000000MHz，适用于多种应用。

    　　- 电压兼容性：支持+5.0V和+3.3V的供电电压。

    　　- 工作温度：在-40°C至+85°C的宽温度范围内稳定工作。

    　　- 封装：采用气密封装的陶瓷封装，提供保护。

    　　- 军事测试：符合MIL-PRF-55310军事筛选测试，质量可靠。

    　　- 包装：提供盘带包装，适合自动化装配。

    　　- 符合标准：满足RoHS环保标准和VCCI X射线标准。

    　　- 自由调谐：可选功能，适应不同应用需求。

    　　- 应用：适用于仪器仪表、导航、航空电子等领域。

    　　频率稳定性取决于具体型号和配置，特殊频率需求可定制。

    规格参数：

    ParametersQTCT350XCQTCT350XS
    Output frequency range (Fo)10.000000MHz—40.000000MHz10.000000MHz—52.000000MHz
    LogicHCMOSClipped Sine
    Supply voltage (Vdd)5.0Vdc,3.3Vdc±5%
    Supply current (Idd)3.5 mAmax.-           <26MHz
    8.0 mA max.-26MHz~≤40MHz    		2.0 mA max.-          <26MHz
    3.5 mA max.-26MHz~≤52MHz
    VCO Option (Tuning Range)See Part Number on Page 1
    Operating temperature (Topr)See Part Number on Page 1
    Storage temperature (Tsto)-62°℃ to+125°℃
    Duty Cycle45/55%N/A
    Rise and Fall times5ns maxN/A
    Start-up time (Tstup)0ms max
    Output voltage (Voh/Vol)0.9Vdd min./0.1Vdd maxVop-p=0.8V
    Output Load15pF max.10k|10pF
    Control Voltage to reach Pull Range0.5V min
    1.5V typ
    2.5V max
    Control Voltage Impedance100k2 min
    Phase Noise typ.at 12.8MHz
      10Hz
      100Hz
      lkHz
      10kHz
      100kHz    		-90 dBc/Hz
    112 dBc/Hz
    -134 dBc/Hz
    -150 dBc/Hz
    -156 dBc/Hz    		-96 dBc/Hz
    -115 dBc/Hz
    -133 dBc/Hz
    146 dBc/Hz
    -158 dBc/Hz
    Frequency Tolerance (Ftol)at 25℃±2.0ppm
    Power Supply Stability±5%(Fpwr)±0.3ppm±0.2ppm
    Load Stability±10%(Fload)±0.2ppm
    Aging±1.0ppm lst year

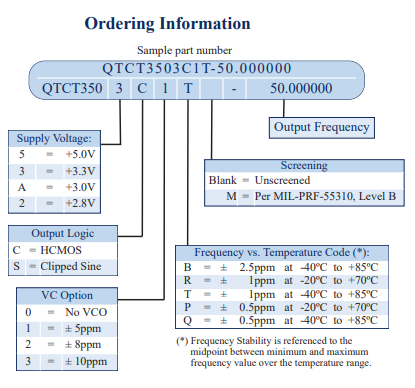

    订购指南：


    深圳市新葡萄AMG创展科技有限公司授权代理销售Q-TECH产品，备件现货，欢迎与业界同行合作。
