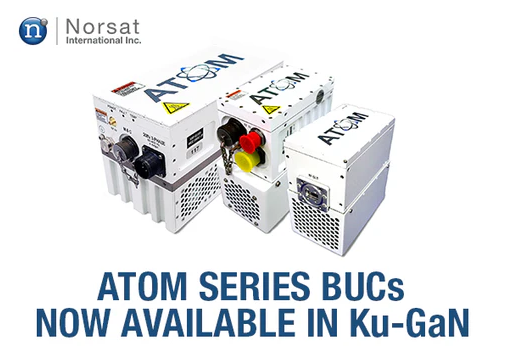

Norsat ATOM系列Ku和Ka波段BUC�？樯媳淦灯�

发布时间：2024-10-09 09:36:40     浏览：969

　　Norsat的ATOM系列Ku和Ka波段BUC�？椴捎肎aN和GaAs技术，以其小巧的体积、轻盈的重量和卓越的效率而闻名。这些模块以其行业领先的尺寸、重量、功率和MIL-STD标准而著称，能够无缝集成到对规格要求严格且外形尺寸受限的各种系统中。

Norsat ATOM系列Ku和Ka波段BUC�？樯媳淦灯�

　　ATOM GaN BUC模块是机载系统、雷达、TWTA替代品、SOTM(卫星终端移动)、COTP(船载终端)、便携式VSAT(卫星通信终端)、CDL(通信数据链)等应用的理想选择。其小巧的体积和轻盈的重量不仅简化了集成过程，还节省了平台和运输箱的空间，减轻了车辆的有效载荷。此外，Norsat的ATOM系列产品可以通过Norsat独有的ATOMControl软件轻松配置，该软件提供直观的用户界面，用于监控和控制ATOM系列BUC和SSPA。Norsat的80W Ku波段GaN ATOM BUC模块比同类竞争产品轻62%，体积小70%。

　　ATOM系列GaN�？樯媳淦灯鞯奶氐惆�：

　　- 卓越的热管理能力

　　- 优异的SWaP(尺寸、重量和功耗)平衡

　　- 紧凑、轻便且高效的设计

　　- 高度定制化选项

　　- 防水防尘、坚固耐用的结构

　　- 抗冲击和抗振动性能

　　- 标准BUC提供3年保修期

　　规格：


Ku-BandKu-BandLow  Ku-BandKa-Band
(12.75-13.25   GHz)

25W40W50 W100 W250 W14W28W56 W25 W
Power Level (13.75-14.5 GHz)25W P1dB40W P1dB50W P1dB100WP1dB250W Psat14W P1dB28W P1dB56W P1dB25W Psat
Conversion Gain60dB60dB60dB60dB60dB60dB60dB60dB60dB
(typ  std.band)
Gain Variation over any 40 MHz2dB2dB2dB1.5dB1.5dB2dB2dB2dB1dB
(max p-p)
Gain Vanation over temp3dB3dB3dB3dB3dB3dB3dB3dB4dB
(max p-p)
Noise Figure15dB15dB15dB15dB15dB15dB15dB15dB15dB
      With Fan








(standard configuration)
Ambient Temperature-40 to+60℃-40 to+60℃-40 to+60℃-40 to+60℃-40 to +60℃-40 to +60℃-40 to+60℃-40 to+60℃-40 to+60℃
Dimensions6.5x3.2x6.1”6.7x3.4x6.7”6.7x3.4x6.7”6.4x5.3x11.7”12.5x13.0x6.65”6.5x3.2x6.1”6.7x3.4x6.7”6.7x5.3x11.7”7.1x3.6x6.8”
Weight5.0 Ibs5.4 Ibs5.4 Ibs15.3 Ibs33.2 Ibs5 Ibs5.4 Ibs15.3 Ibs6.3 lbs
(2.27 kg)(2.45 kg)(2.4 kg)(6.94 kg)(15.1 kg)(2.3 kg)(2.4 kg)(6.9 kg)(2.9 kg)
Power Consumption @Psat165W305W350W540W1010W165W305W540W200W
Power Consumption @P1dB147W270W310W480W880W147W270W480W150W(Plin)
Without Fan








(baseplate cooling
configuration)
BaseplateTemperature-40 to+70℃-40 to +70℃-40 to+70℃-40 to+70℃TBD-40 to +70℃-40 to+70℃-40 to+70℃-40 to +70℃
Dimensions5.3x3.2x3.3”5.3x3.2x3.8”5.3x3.2x3.8”5.3x3.6x10.7”TBD5.3x3.2x3.3”5.3x3.2x3.8”5.3x3.6x10.7”7.1x3.3x3.9"
Weight3.5 Ibs3.9 lbs3.9 lbs10.0 IbsTBD3.5 Ibs3.9 Ibs10.0 Ibs4.4 lbs
(1.59 kg)(1.77 kg)(1.77 kg)(4.54 kg)(1.59 kg)(1.77 kg)(4.54 kg)(2.0 kg)
Power Consumption @P1dB134W245W280W455WTBD134W245W455W138W

　　相关型号：

　　ATOMBKA025

　　ATOMBKA050

　　ATOMBKU025

　　ATOMBKU040

　　ATOMBKU050

　　ATOMBKU100

　　ATOMBKU250

　　ATOMBKU014BCE

　　ATOMBKU028BCE

　　ATOMBKU056BCE
